Garantia para todas as estruturas implantadas a menos de 5.0 km da orla marítima e a altitudes acima de 800 m.


Garantia para todas as estruturas implantadas a mais de 5.0 km da orla marítima e a altitudes abaixo de 800 m.


Os modelos X6 e X8 estão concebidos para altitudes até 800 m e ventos até 120 km/h.


Os modelos X10 e X12 estão concebidos para altitudes até 1200m e ventos até 120 km/h.
Os modelos X16 e X16 PLUS estão concebidos para altitudes até 800m e ventos até 120 km/h.

X10     X12     X16     X16P

Todos os modelos XFRAME X6, X8, X10, X12, X16 e X16 PLUS estão concebidos e dimensionados de acordo com o Eurocódigo.



X16
X16Plus

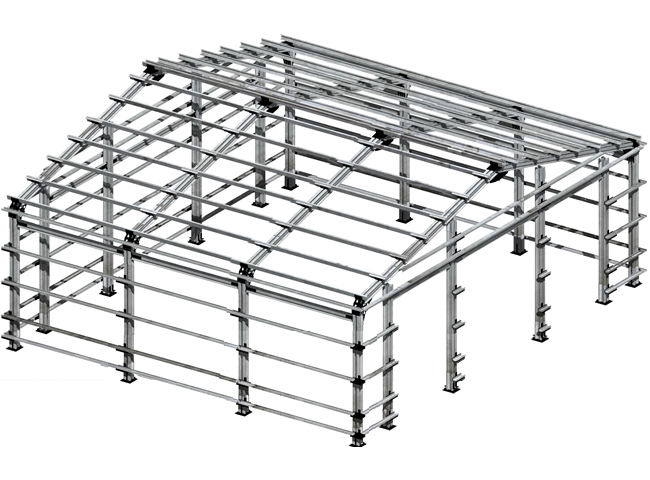

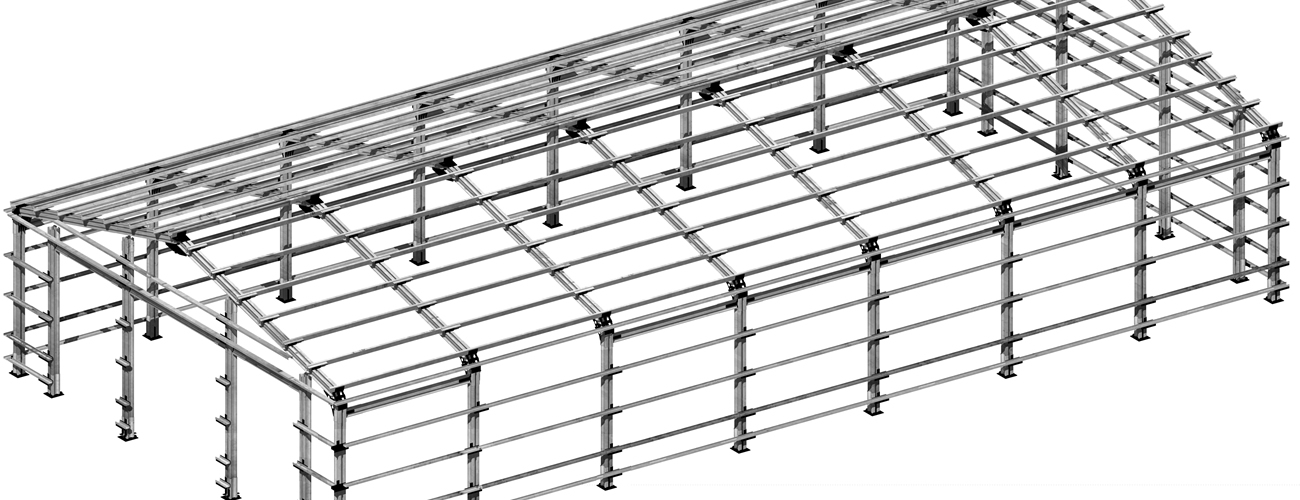

Equipamentos constituídos por pilares Sigma 240 com 4800 mm de comprimento, vigas Sigma 240 com 7800 mm (X16) ou com 8400 mm (X16 Plus) de comprimento.
Baseplate de ligação entre fundação e pilares.

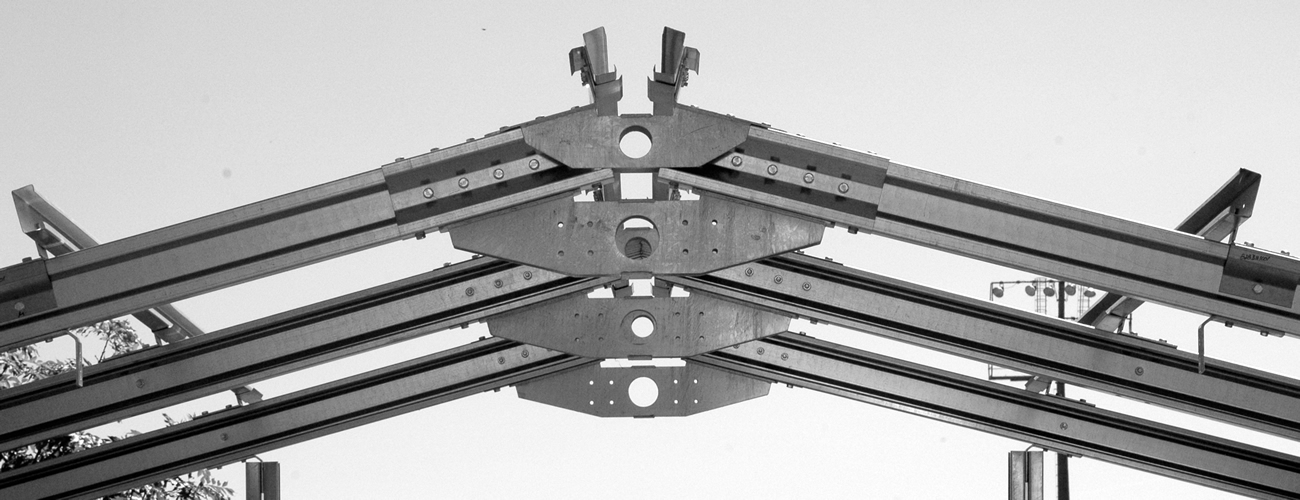

Nós de ligação 14G.


Modelos e preços

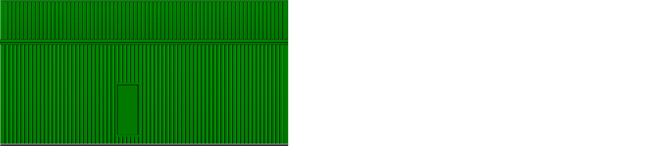

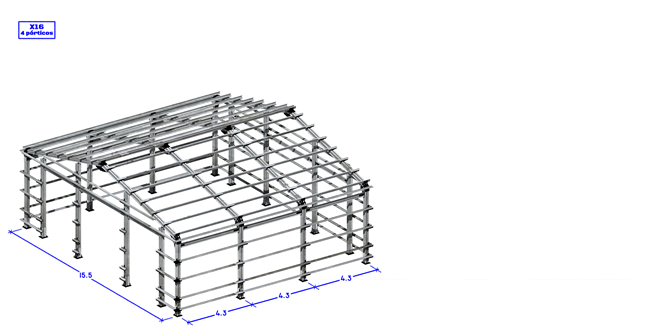

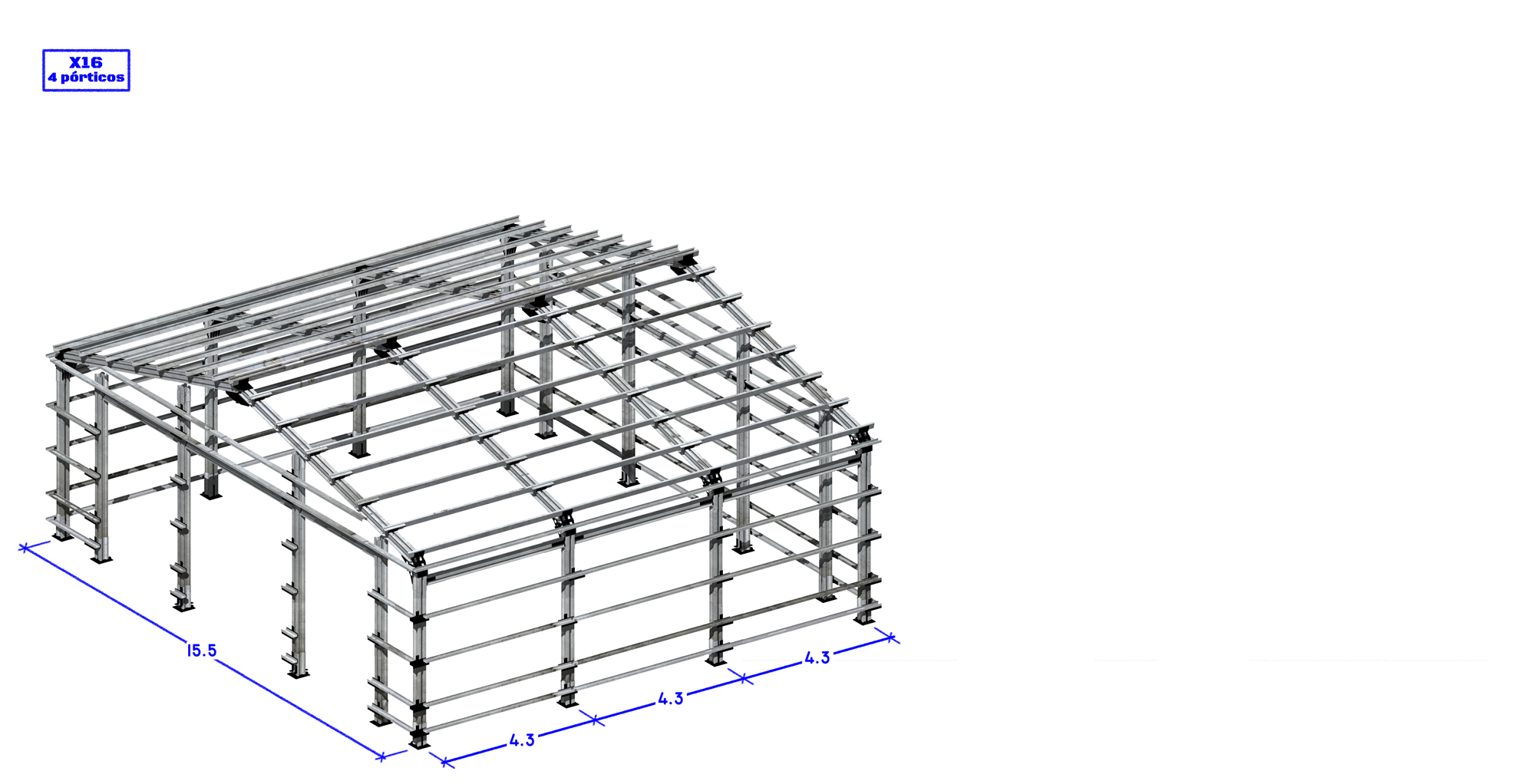

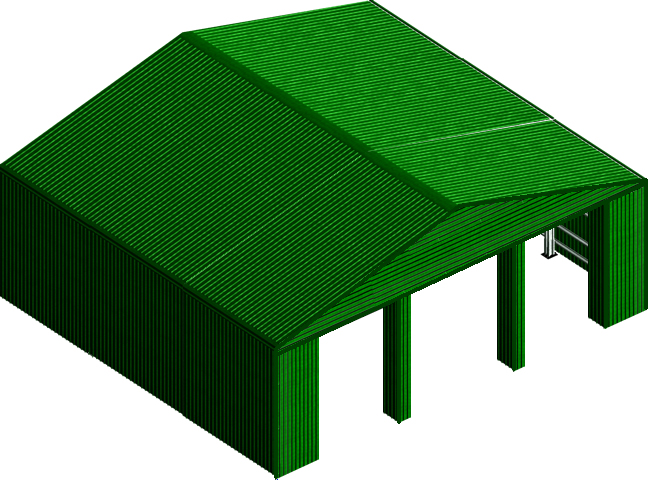

X16 4 pórticos
Comprimento x Largura ( eixo )(m) 13.0 x 15.5
Área útil interior (m2) 202
Área mínima implantação (*) (m2) 232
Informação de preços (€)

Preço (€)

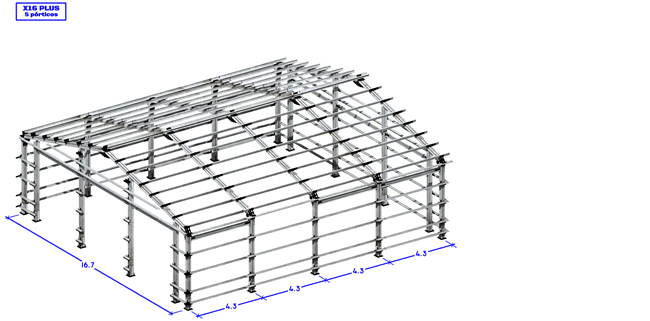

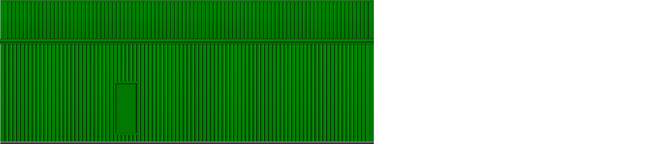

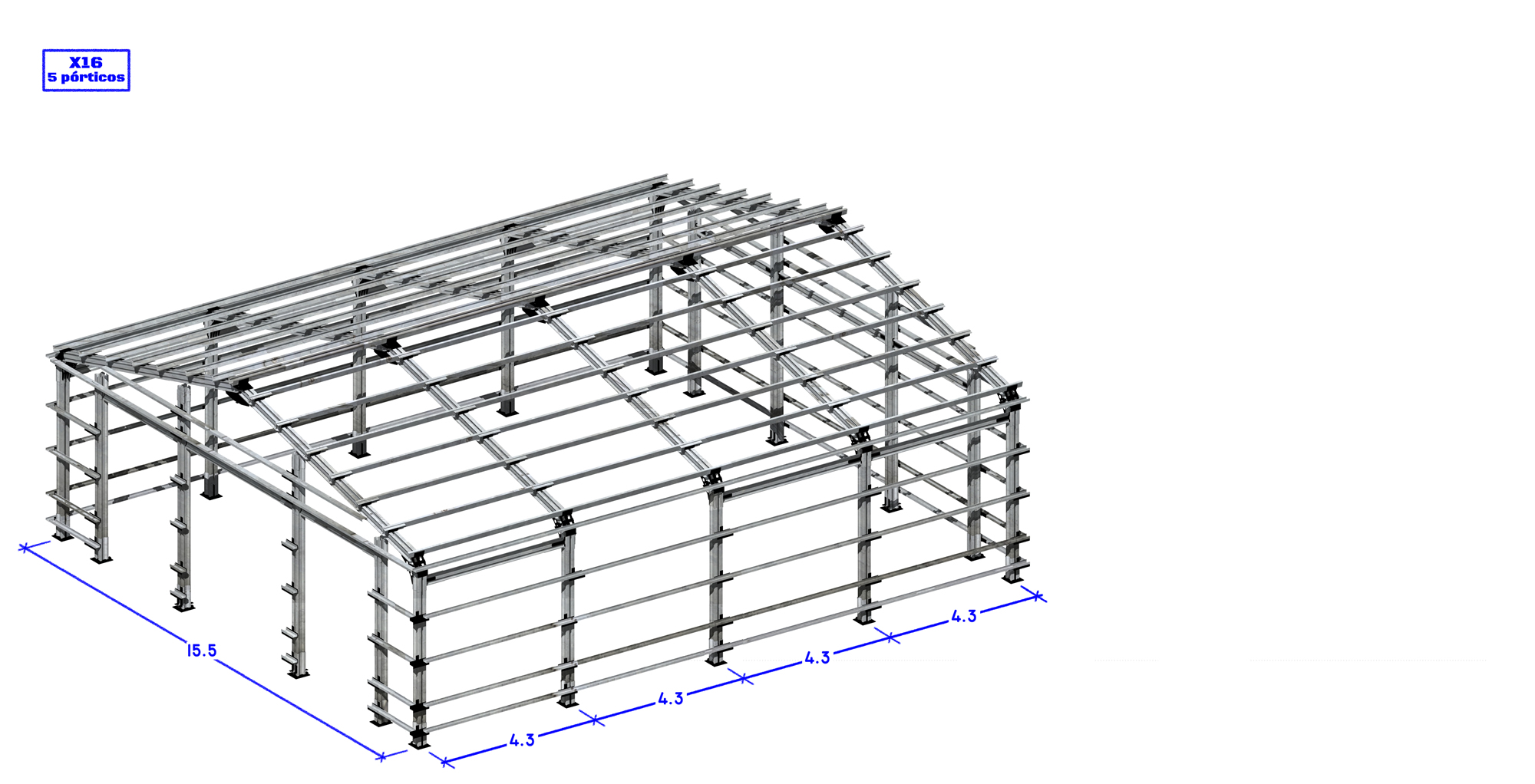

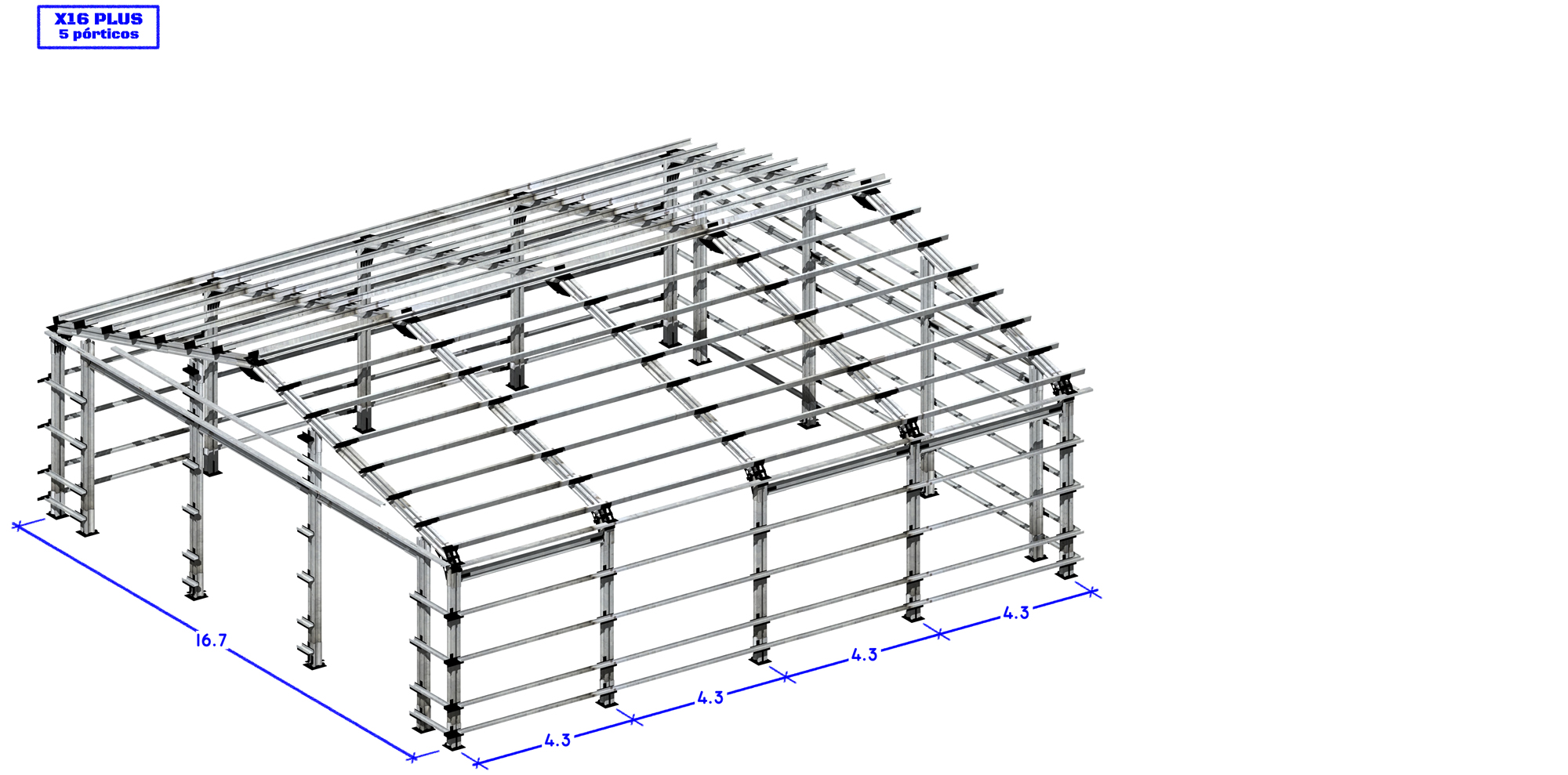

X16 5 pórticosX16 PLUS 5 pórticos
Comprimento x Largura ( eixo ) (m) 17.40 x 15.517.40 x 16.7
Área útil interior (m2) 270291
Área mínima implantação (*) (m2) 298316
Informação de preços (€)

Preço (€)

Preço (€)

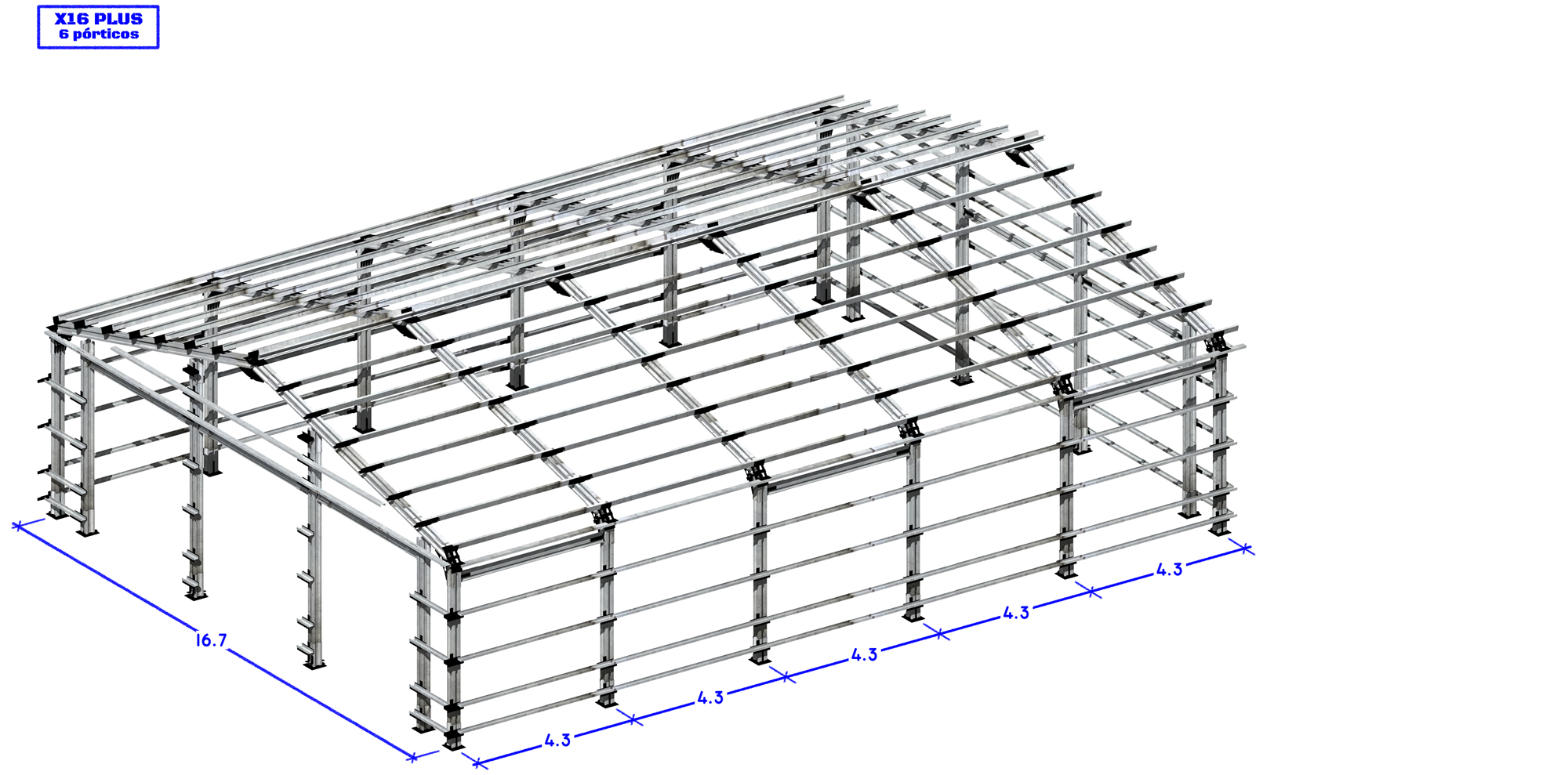

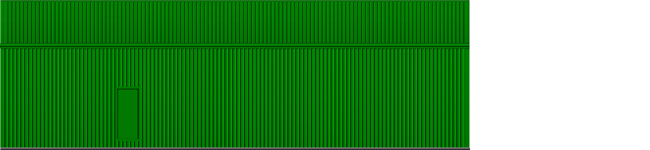

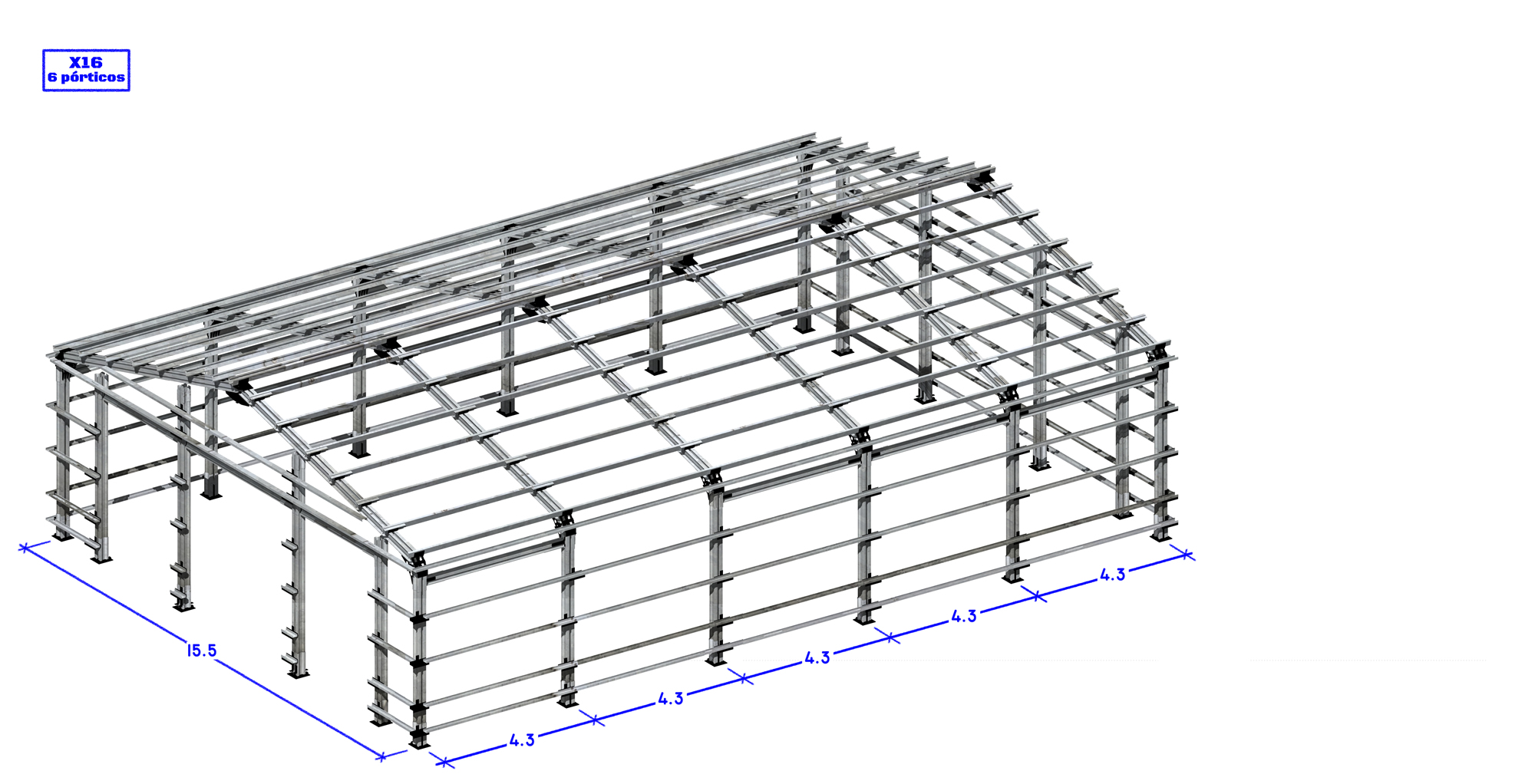

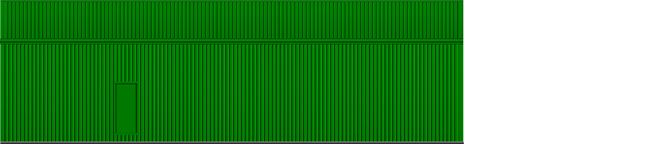

X16 6 pórticosX16 PLUS 6 pórticos
Comprimento x Largura (m) 21.8 x 15.521.8 x 16.7
Área útil interior (m2) 338364
Área mínima implantação (*) (m2) 356389
Informação de preços (€)

Preço (€)

Preço (€)

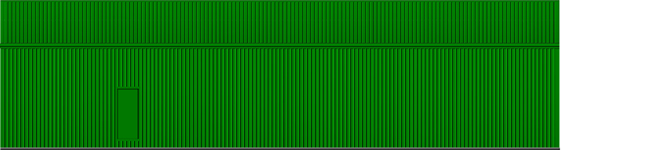

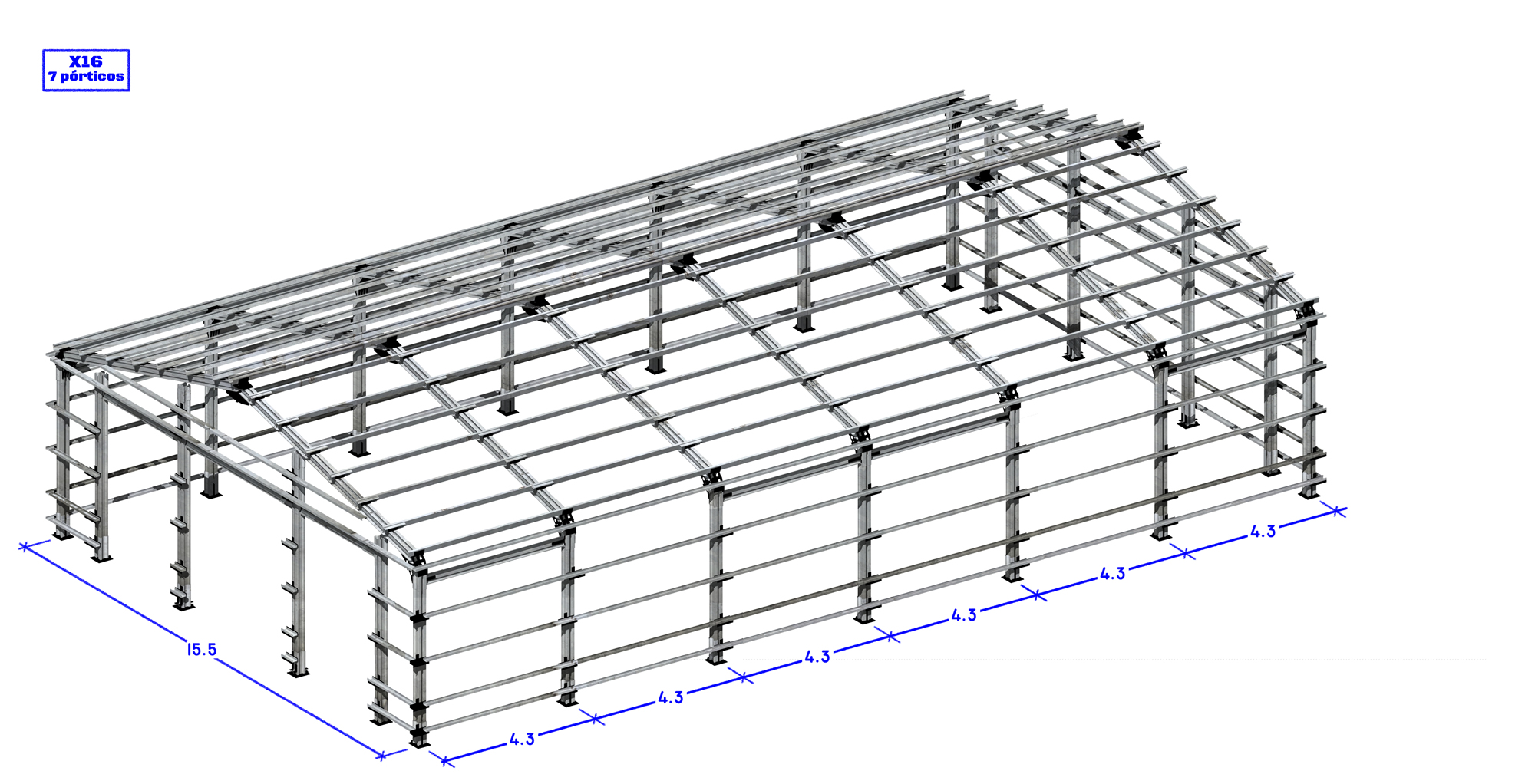

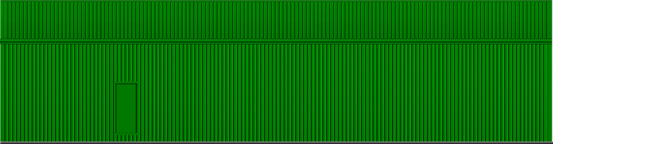

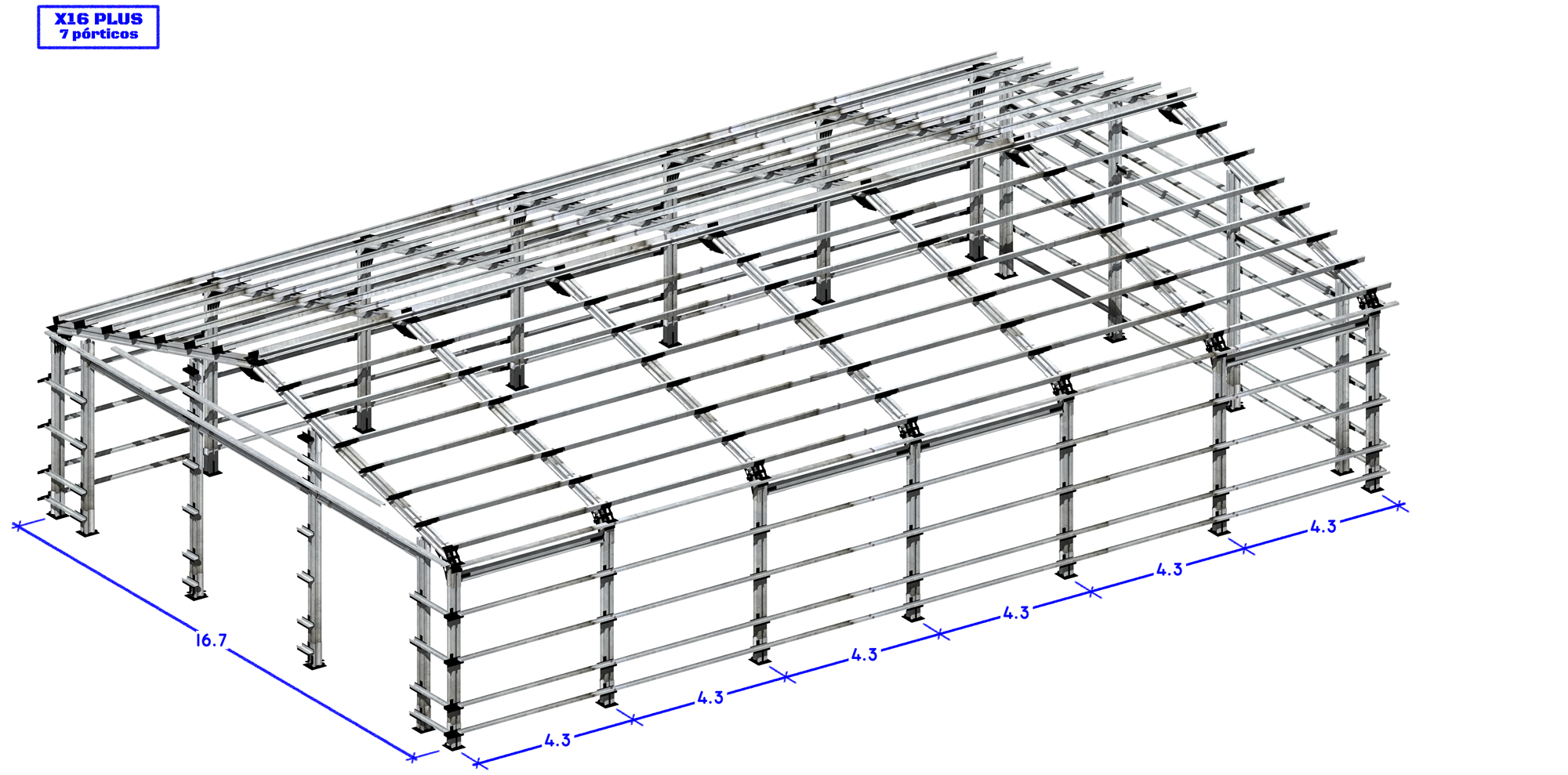

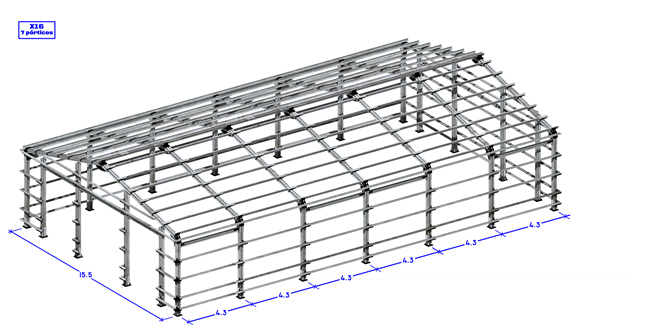

X16 7 pórticosX16 PLUS 7 pórticos
Comprimento x Largura (m) 26.2 x 15.526.2 x 16.7
Área útil interior (m2) 406438
Área mínima implantação (*) (m2) 442488
Informação de preços (€)

Preço (€)

Preço (€)

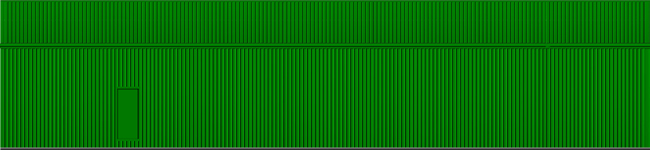

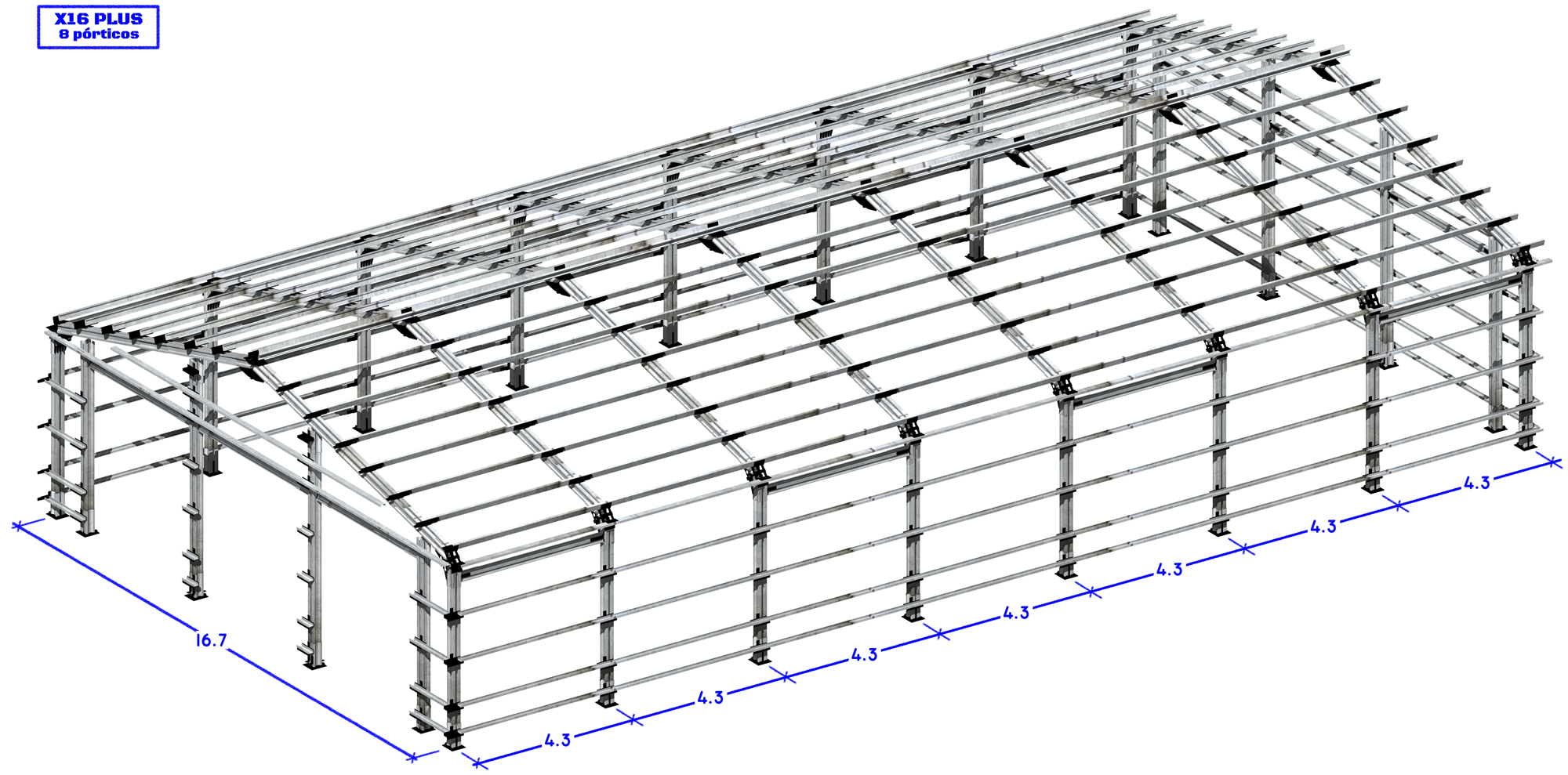

X16 PLUS 8 pórticos
Comprimento x Largura (m) 30.1 x 16.7
Área útil interior (m2) 503
Área mínima implantação (*) (m2) 542
Informação de preços (€)

Preço (€)

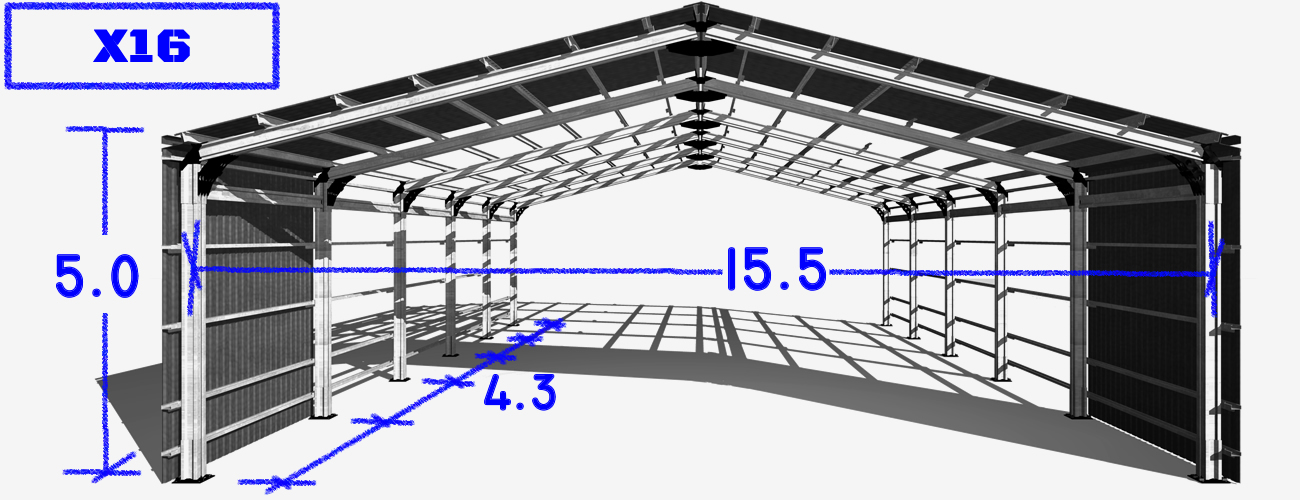

Dimensões

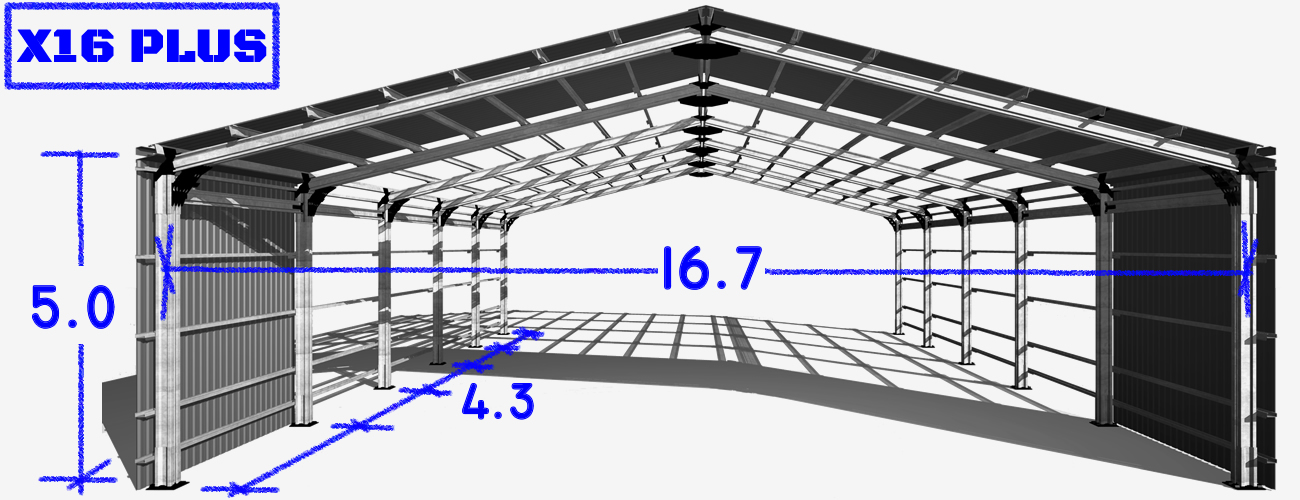

Modelos X16 & X16 PLUS

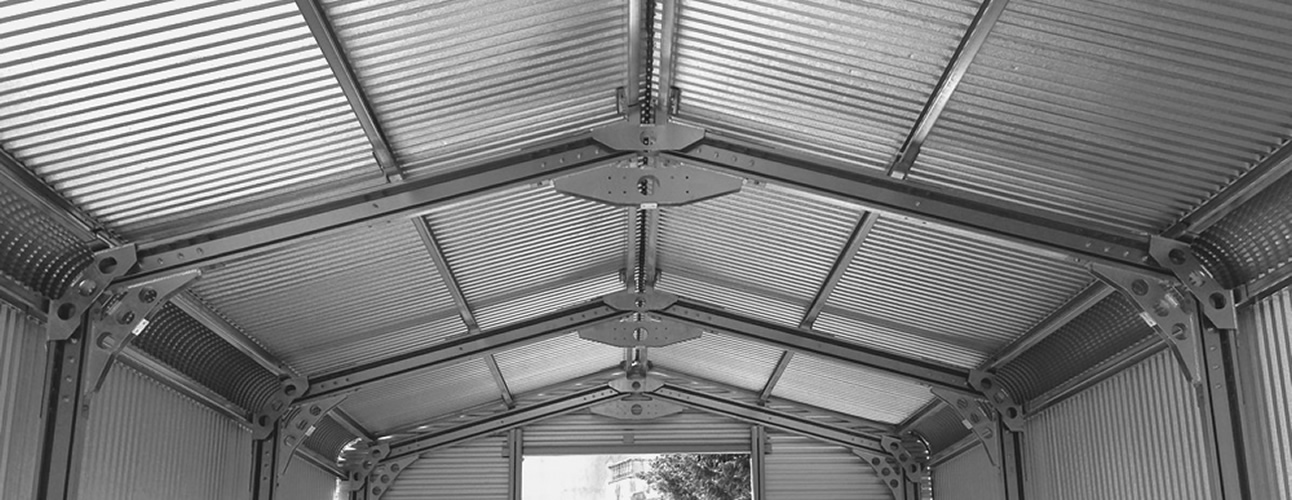

Sistema concebido para uso dos perfis Sigma 240 laminados a frio como elementos estruturais primários, e nós 14G como elementos de ligação e interconexão.

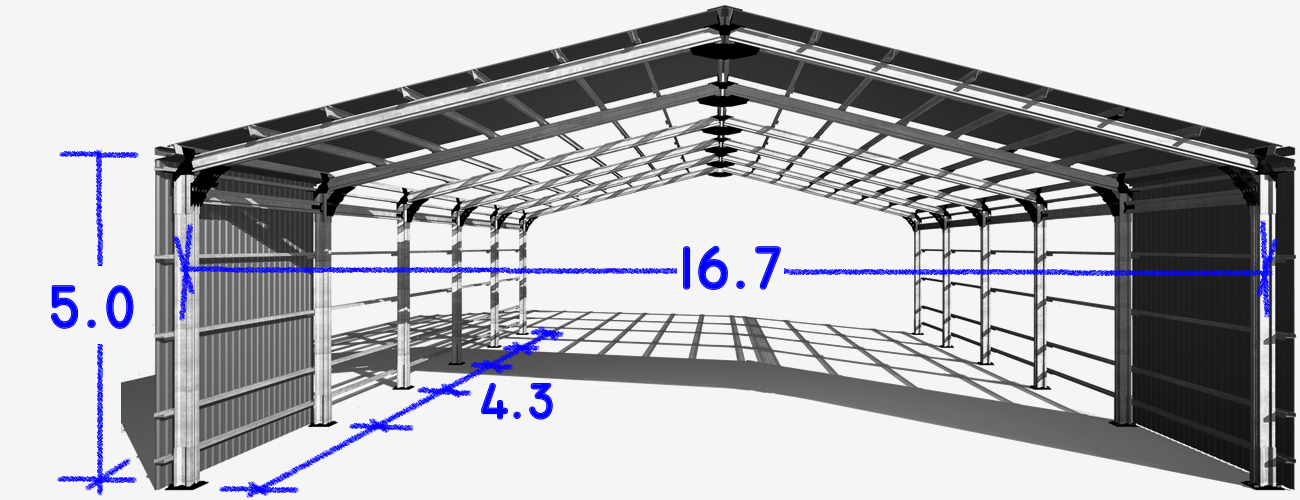

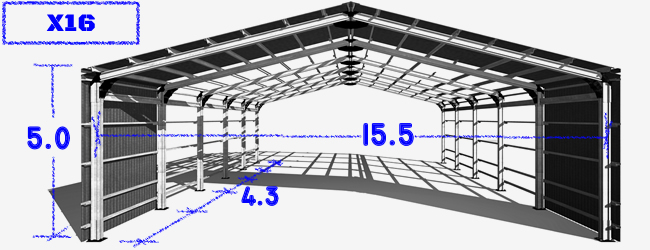

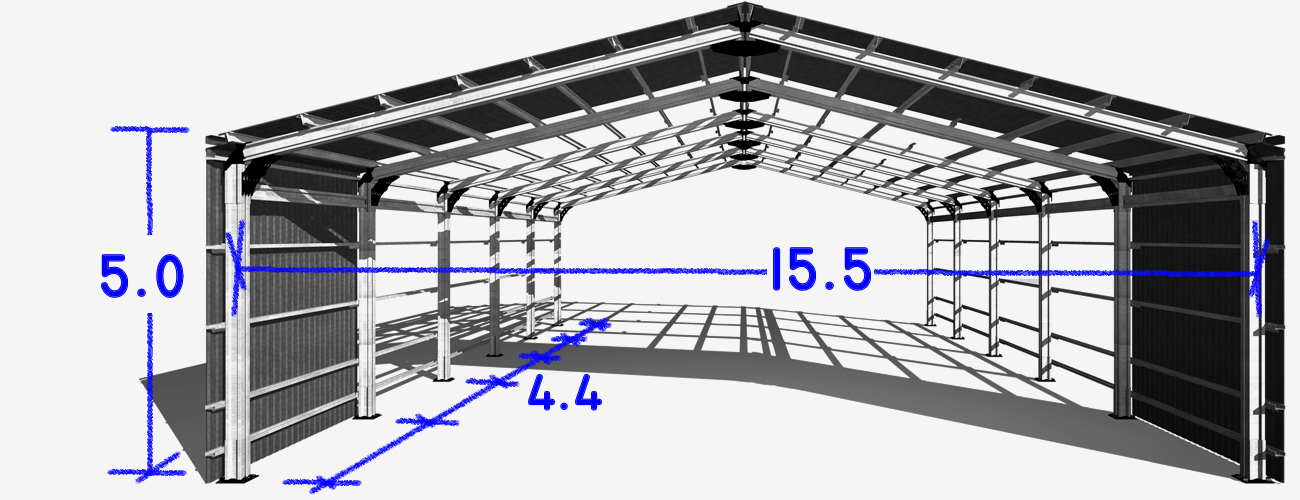

Pórticos com larguras interiores a eixo de pilar de 15.5 m (X16) e 16.7 m (X16 PLUS), espaçados a 4.36 m, com inclinação das coberturas de 14 graus. Fatores de forma (relação entre largura altura e comprimento) específicos para cada modelo.
As propriedades das secções foram calculadas de acordo com Eurocódigo 3, baseiam-se em resultados de ensaios á escala real e na análise por elementos finitos.
O aço tem um revestimento por galvanização Z275.





# Equipamento totalmente desmontável e transportável.
# Estrutura em aço zincado de alta qualidade com nós de ligação aparafusados para melhor afinação e ajuste.
# Estrutura leve, Pilares com 4.2 m comprimento e Vigas com 4.8 m comprimento.




Garantia para todas as estruturas implantadas a menos de 5.0 km da orla marítima e a altitudes acima de 800 m.


Garantia para todas as estruturas implantadas a mais de 5.0 km da orla marítima e a altitudes abaixo de 800 m.


Os modelos X6 e X8 estão concebidos para altitudes até 800 m e ventos até 120 km/h.


Os modelos X10 e X12 estão concebidos para altitudes até 1200m e ventos até 120 km/h.
Os modelos X16 e X16 PLUS estão concebidos para altitudes até 800m e ventos até 120 km/h.

X10     X12     X16     X16P

Todos os modelos XFRAME X6, X8, X10, X12, X16 e X16 PLUS estão concebidos e dimensionados de acordo com o Eurocódigo.
