XFRAME PILARES, VIGAS & EMPALMES
Elementos estruturais.

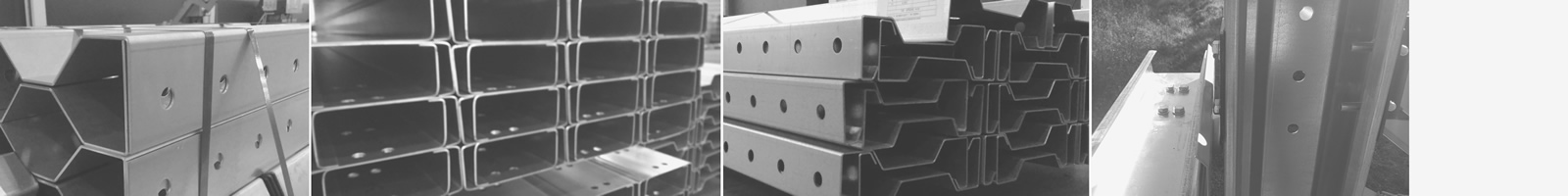

Elementos em aço galvanizado laminado a frio, com furação e acabamento final, com as seguintes dimensões:

01 - PILARES:


2.4 m | 3.0 m | 3.6 m | 4.2 m | 4.8 m

02 - VIGAS:


2.4 m | 3.0 m | 4.2 m | 4.8 m | 5.4 m | 6.0 m

03 - EMPALME:


Elemento de reforço da ligação
0.4 m | 0.6 m | 0.8 m | 1.2 m



x6

Não existe diferença nem distinção entre Pilares e Vigas com o mesmo tamanho, ou seja, os Pilares com 3.30 m, 4.20 m ou 4.80 m são rigorosamente iguais às vigas com 3.30 m, 4.20 m ou 4.80 m respectivamente.



XFRAME PILARES & VIGAS

sigmas

Combinações possíveis de Pilares com Vigas para cada modelo XFRAME.

X6X8X10 X12X16X16 Plus
PILAR3.6 m3.6 m4.2 m4.2 m4.8 m4.8 m
VIGA3.6 m4.2 m4.8 m6.0 m7.8 m8.4 m

XFRAME MANGAS & EMPALMES

mangas

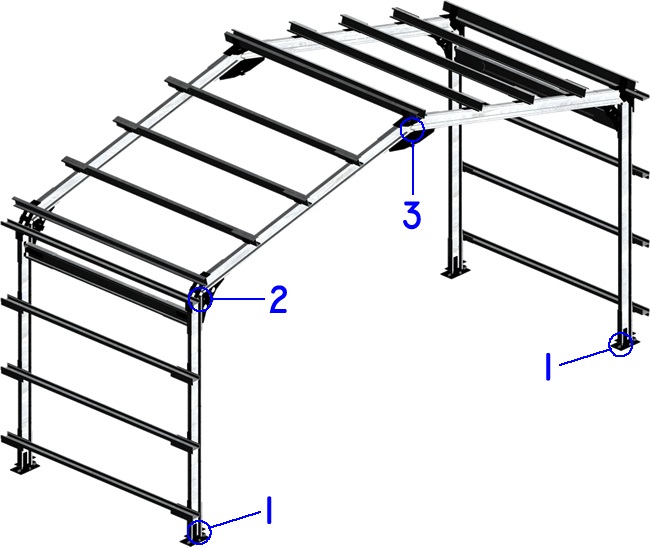

XFRAME NÓS E LIGAÇÕES 14G
Elementos estruturais.

Elementos em aço com acabamento galvanizado ou pintado, nós de ligação:

1 - FUNDAÇÃO@PILAR

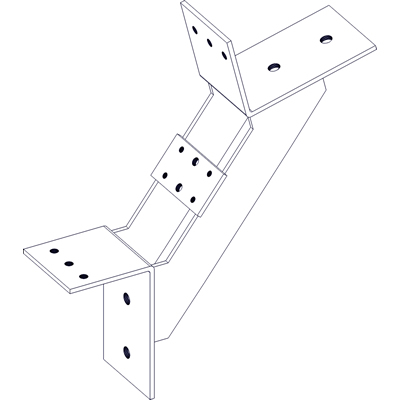

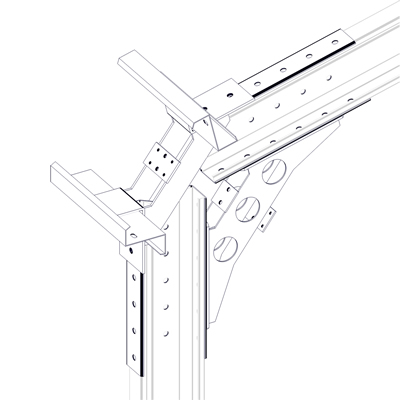

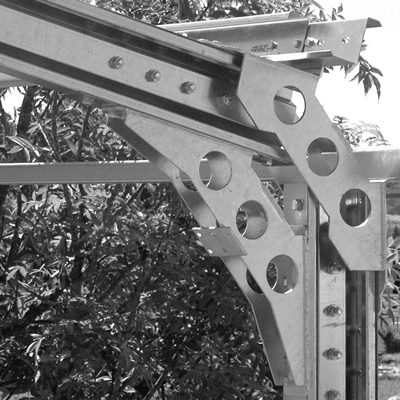

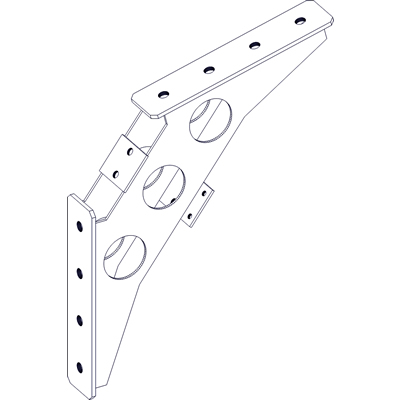

2 - PILAR@VIGA INTERIOR e EXTERIOR

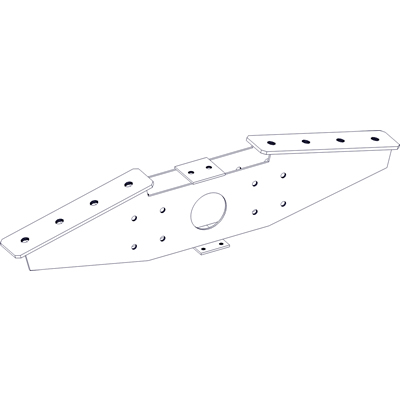

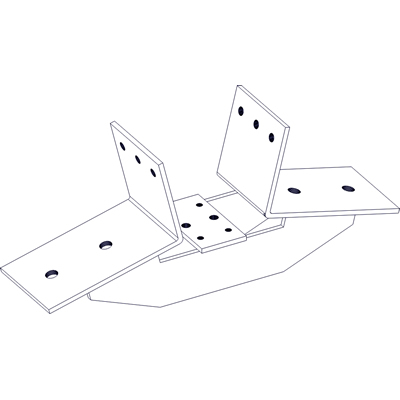

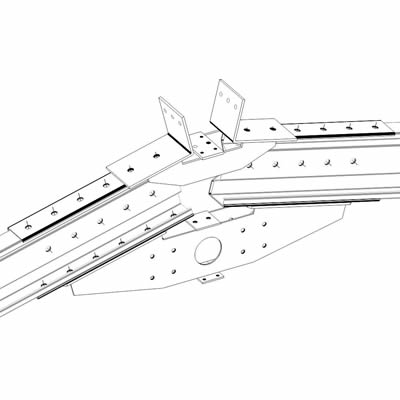

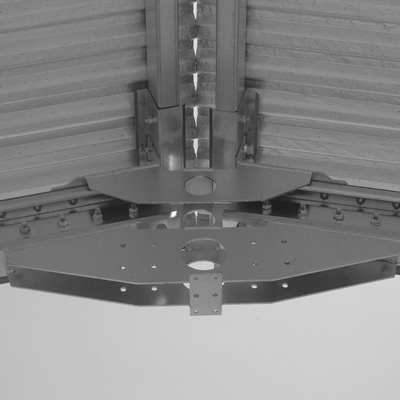

3 - VIGA@VIGA CENTRAL INTERIOR e EXTERIOR



14G



Não existe diferença nem distinção no posicionamento dos elementos de ligação, ou seja, as ligações 1, 2 e 3 podem ser aplicadas no lado direito ou esquerdo da estrutura, respectivamente.
As peças podem ser adquiridas em Kit ou unitariamente.

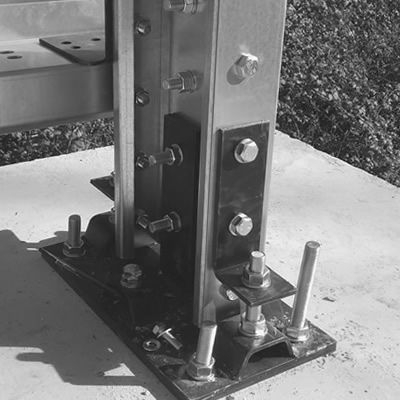

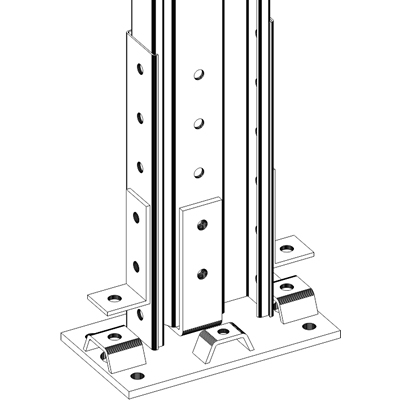

Elemento de ligação entre a fundação e o pilar. Peça maquinada em aço, com várias possibilidades de acabamento.

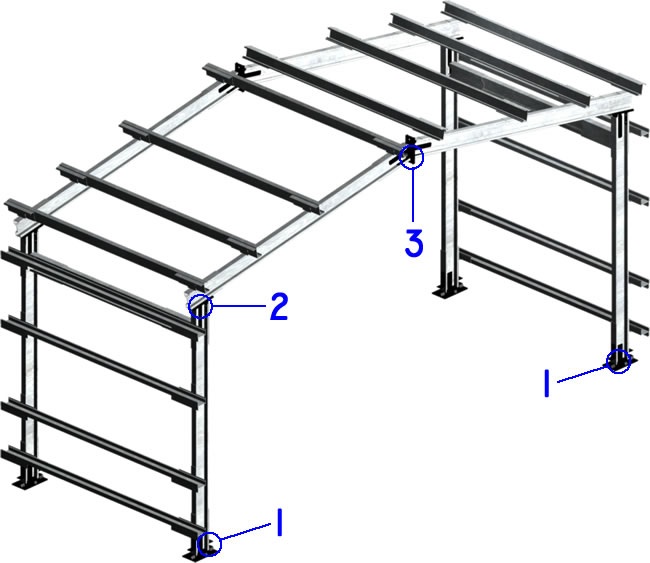

XFRAME NÓS E LIGAÇÕES 10G
Elementos estruturais.

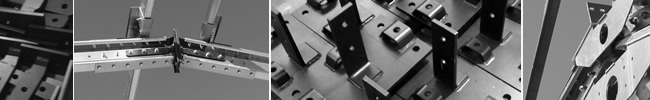

Elementos em aço com acabamento galvanizado ou pintado, nós de ligação:

1 - FUNDAÇÃO@PILAR

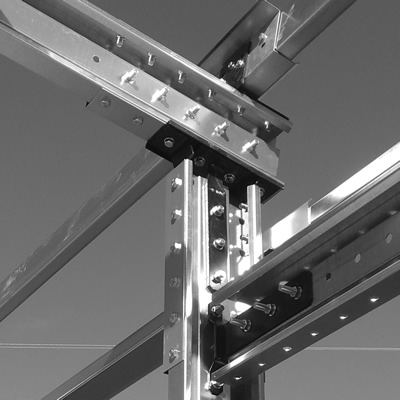

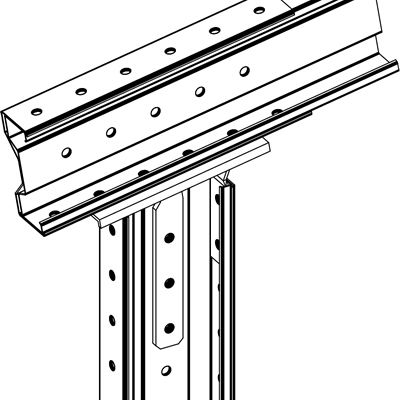

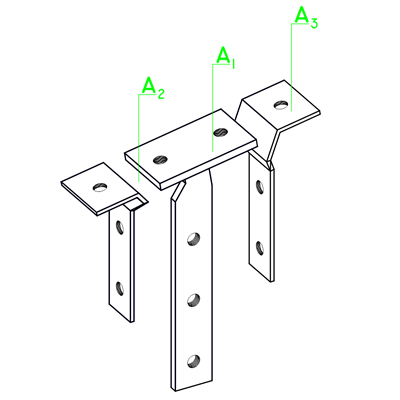

2 - PILAR@VIGA INTERIOR e EXTERIOR

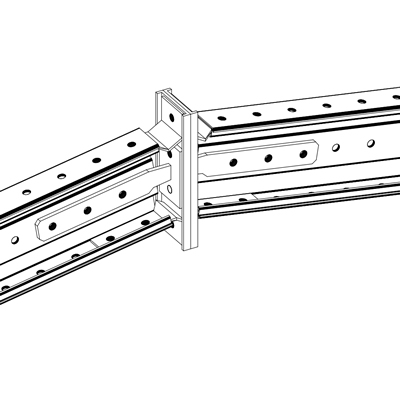

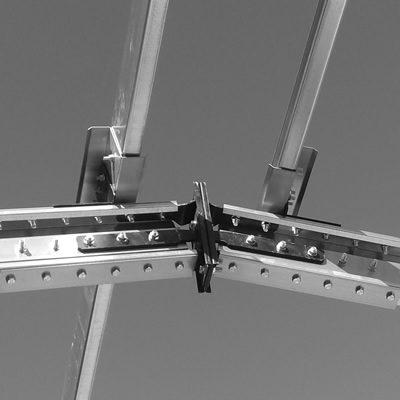

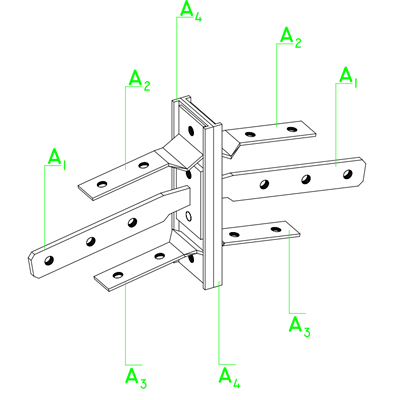

3 - VIGA@VIGA CENTRAL INTERIOR e EXTERIOR


10G



Não existe diferença nem distinção no posicionamento dos elementos de ligação, ou seja, as ligações 1, 2 e 3 podem ser aplicadas no lado direito ou esquerdo da estrutura, respectivamente.
As peças podem ser adquiridas em Kit ou unitariamente.

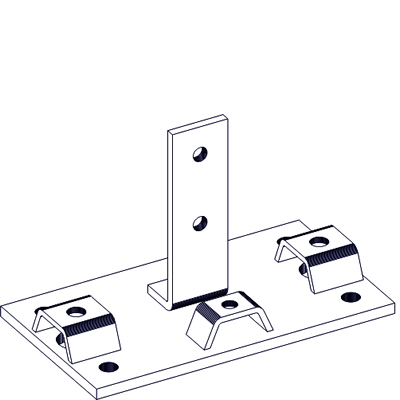

Elemento de ligação entre a fundação e o pilar. Peça maquinada em aço, com várias possibilidades de acabamento.



XFRAME   Modelos e tamanhos:
