Garantia para todas as estruturas implantadas a menos de 5.0 km da orla marítima e a altitudes acima de 800 m.


Garantia para todas as estruturas implantadas a mais de 5.0 km da orla marítima e a altitudes abaixo de 800 m.


Os modelos X6 e X8 estão concebidos para altitudes até 800 m e ventos até 120 km/h.


Os modelos X10 e X12 estão concebidos para altitudes até 1200m e ventos até 120 km/h.
Os modelos X16 e X16 PLUS estão concebidos para altitudes até 800m e ventos até 120 km/h.

X10     X12     X16     X16P

Todos os modelos XFRAME X6, X8, X10, X12, X16 e X16 PLUS estão concebidos e dimensionados de acordo com o Eurocódigo.


X12

Equipamentos constituídos por pilares Sigma 240 com 4200 mm de comprimento, vigas Sigma 240 com 6000 mm de comprimento.

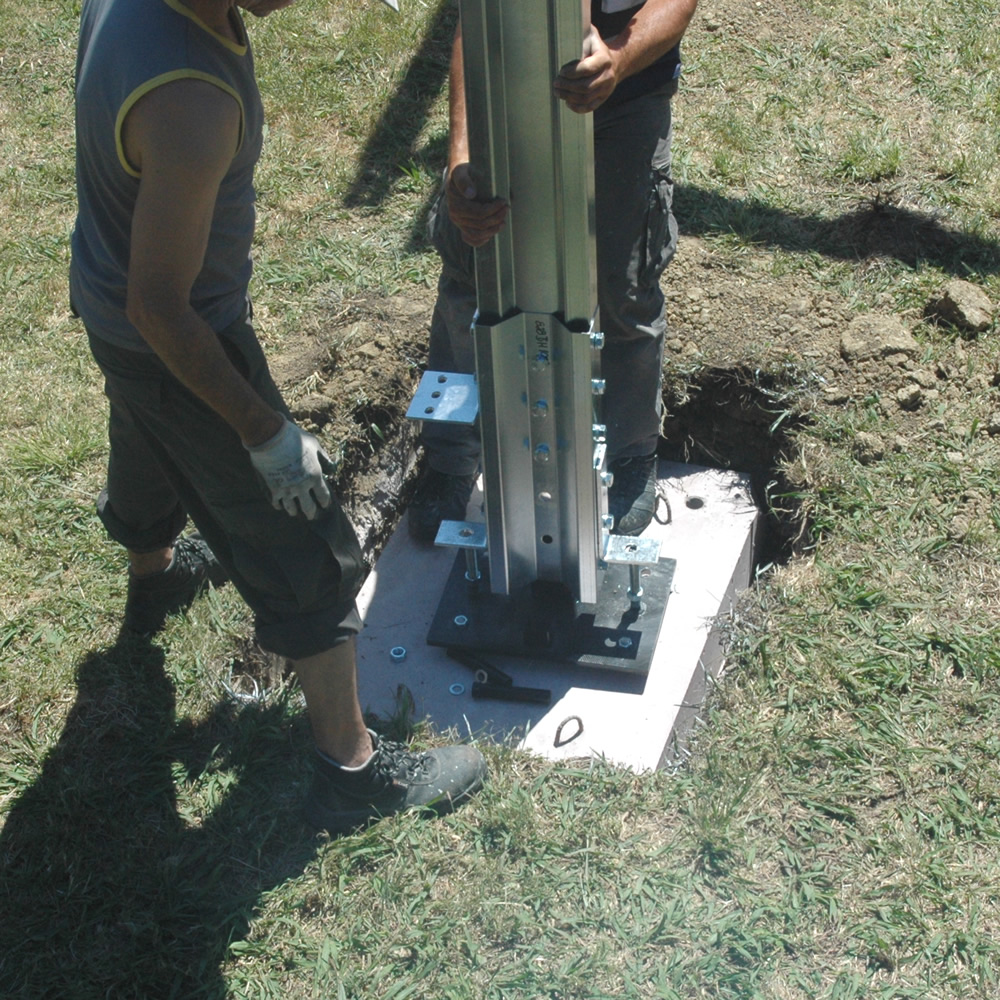

Baseplate de ligação entre fundação e pilares.

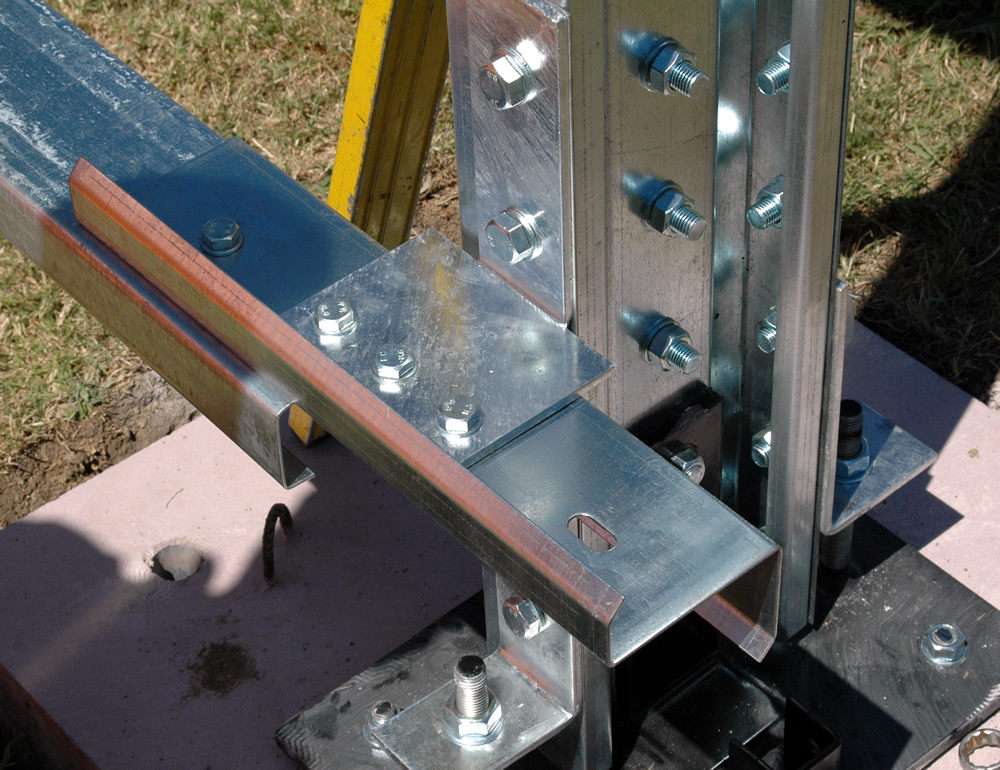

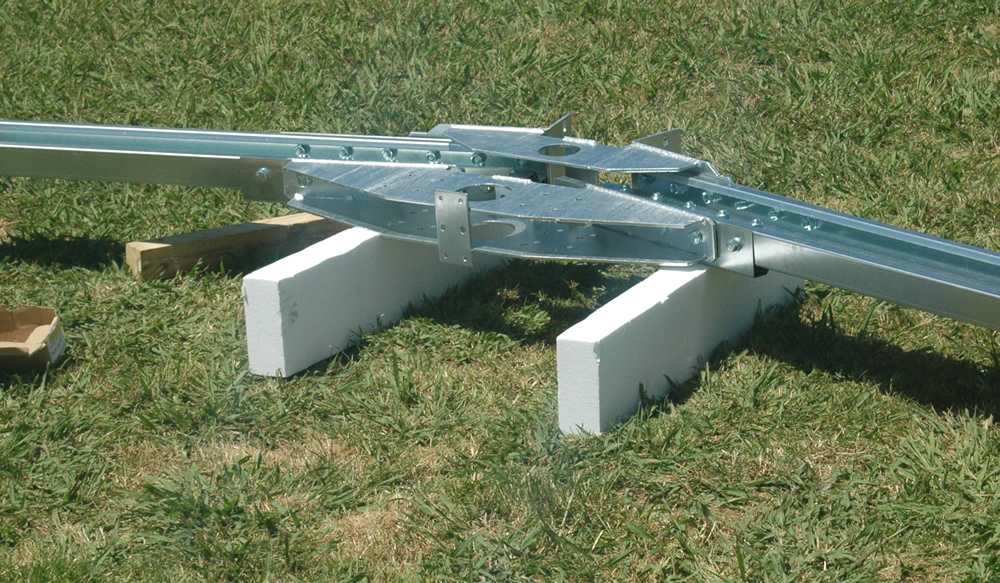

Nós de ligação 14G.


Modelos e preços

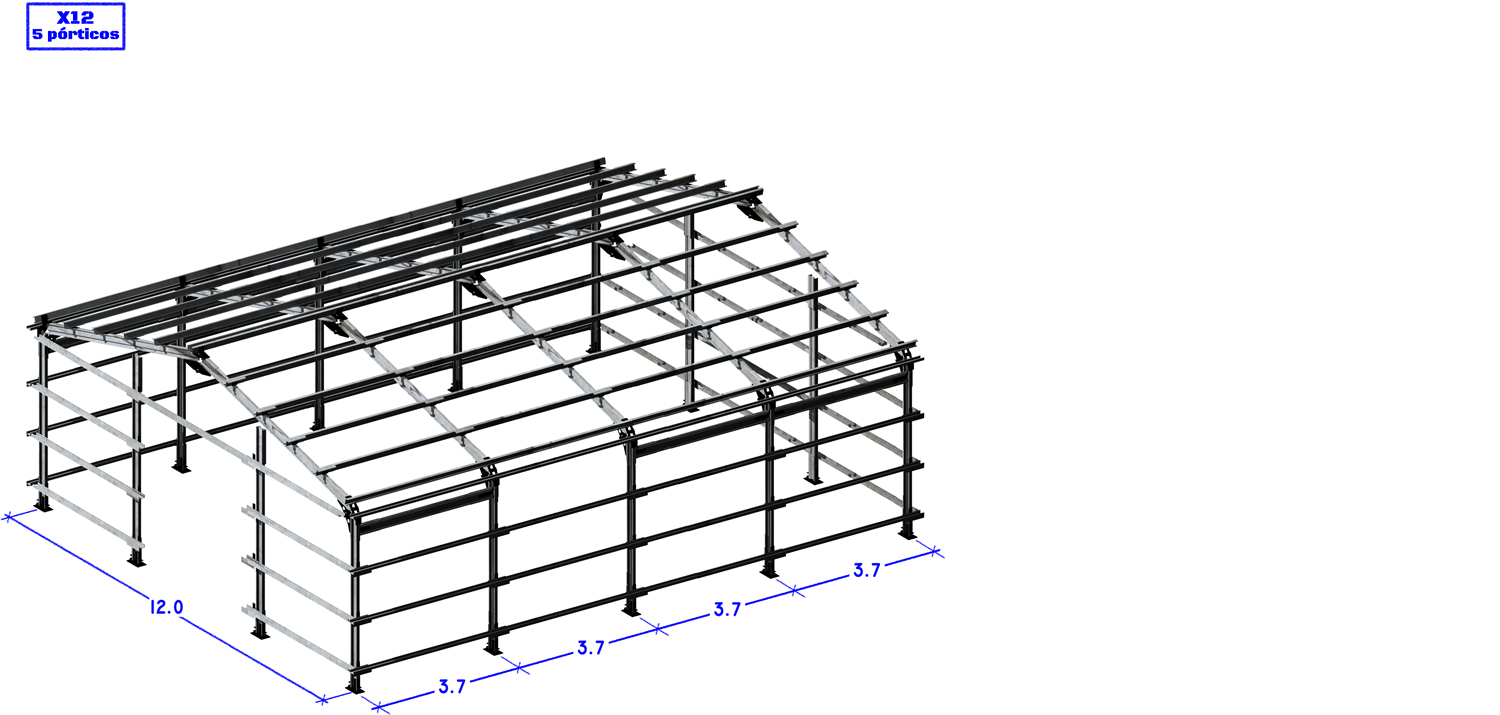

4 pórticos 5 pórticos
Comprimento x Largura (m)
(a eixo)
11.1 x 12.014.8 x 12.0
Área útil interior (m2) 133.2177.6
Área mínima implantação (*) (m2) 153.1198.2
Informação de preços (€)

Preço (€)

Preço (€)

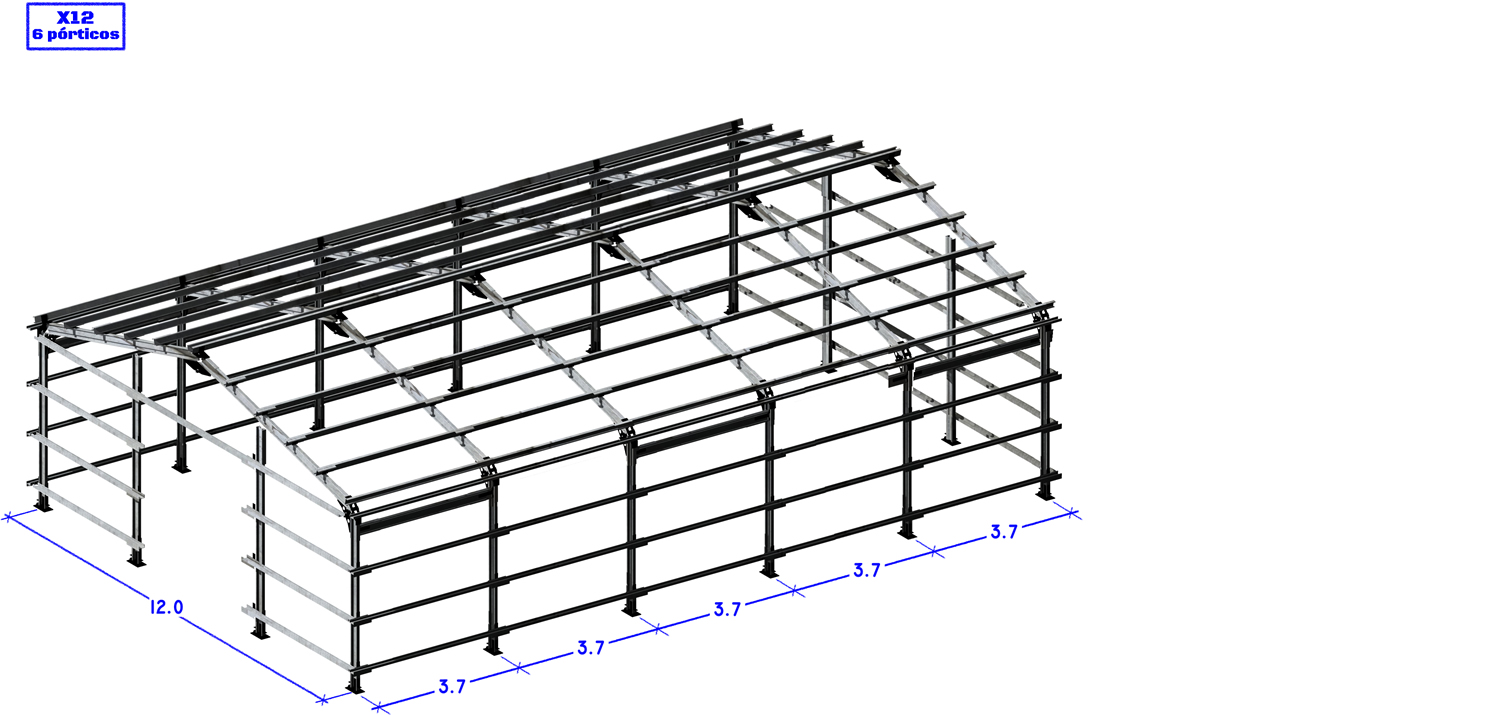

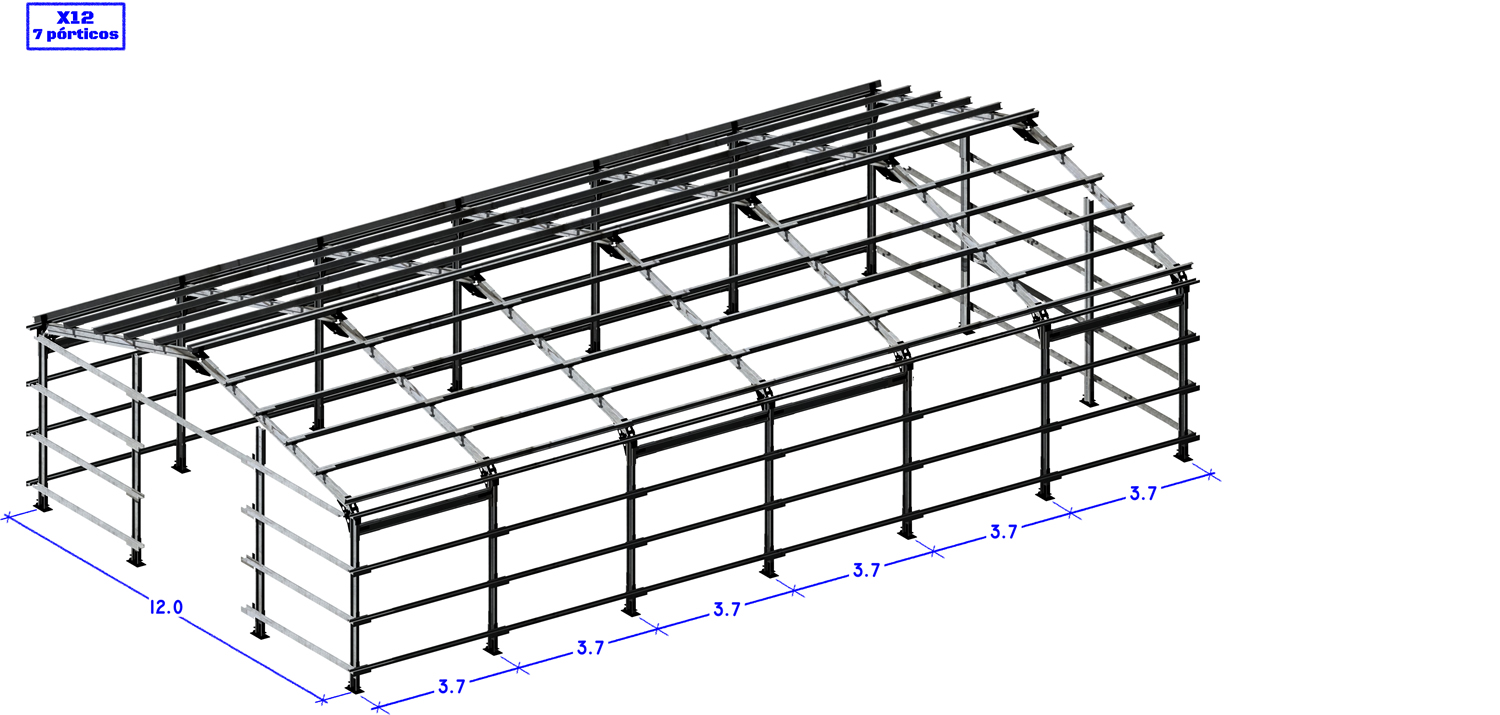

6 pórticos 7 pórticos
Comprimento x Largura (m)
(a eixo)
18.5 x 12.022.2 x 12.0
Área útil interior (m2) 222.0266.4
Área mínima implantação (*) (m2) 240.1285.1
Informação de preços (€)

Preço (€)

Preço (€)

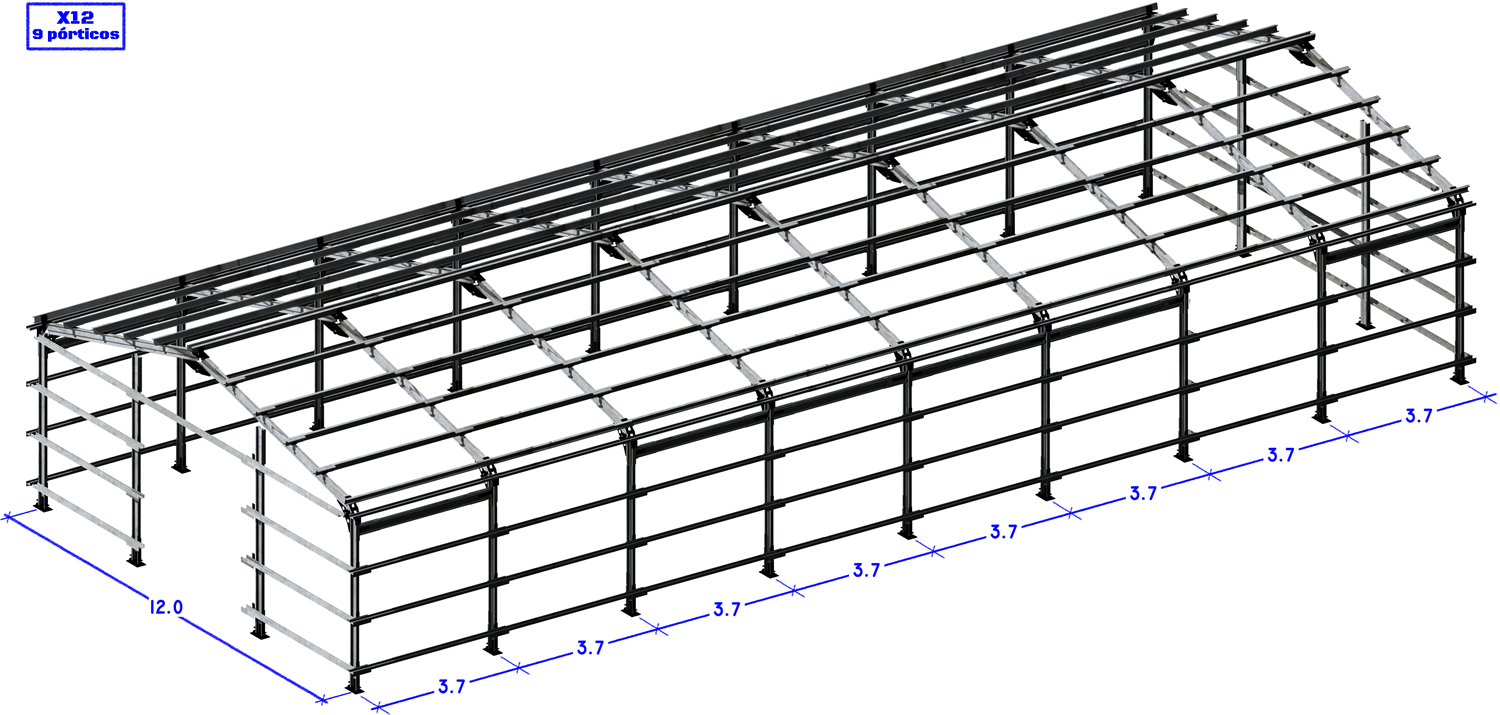

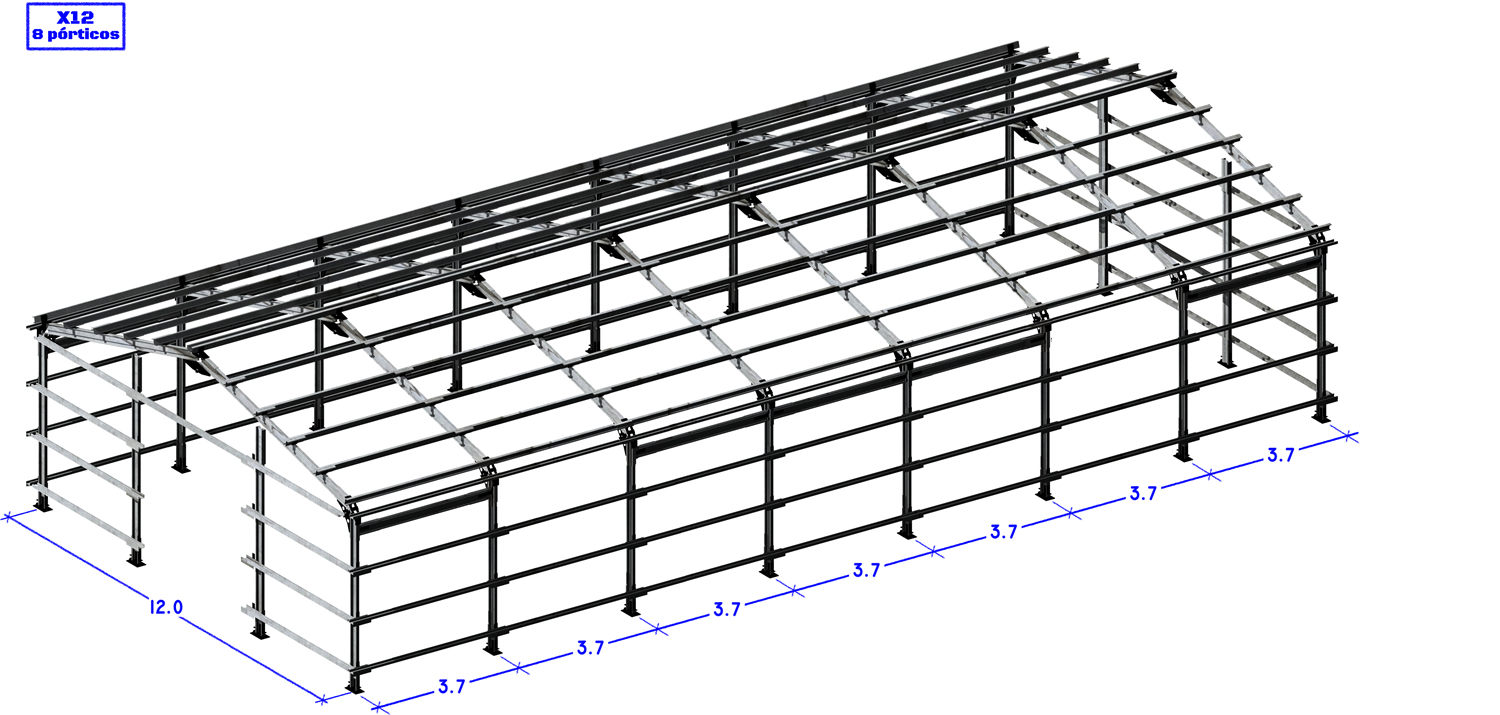

8 pórticos 9 pórticos
Comprimento x Largura (m)
(a eixo)
25.9 x 12.029.6 x 12.0
Área útil interior (m2) 310.8355.2
Área mínima implantação (*) (m2) 340.5480.1
Informação de preços (€)

Preço (€)

Preço (€)

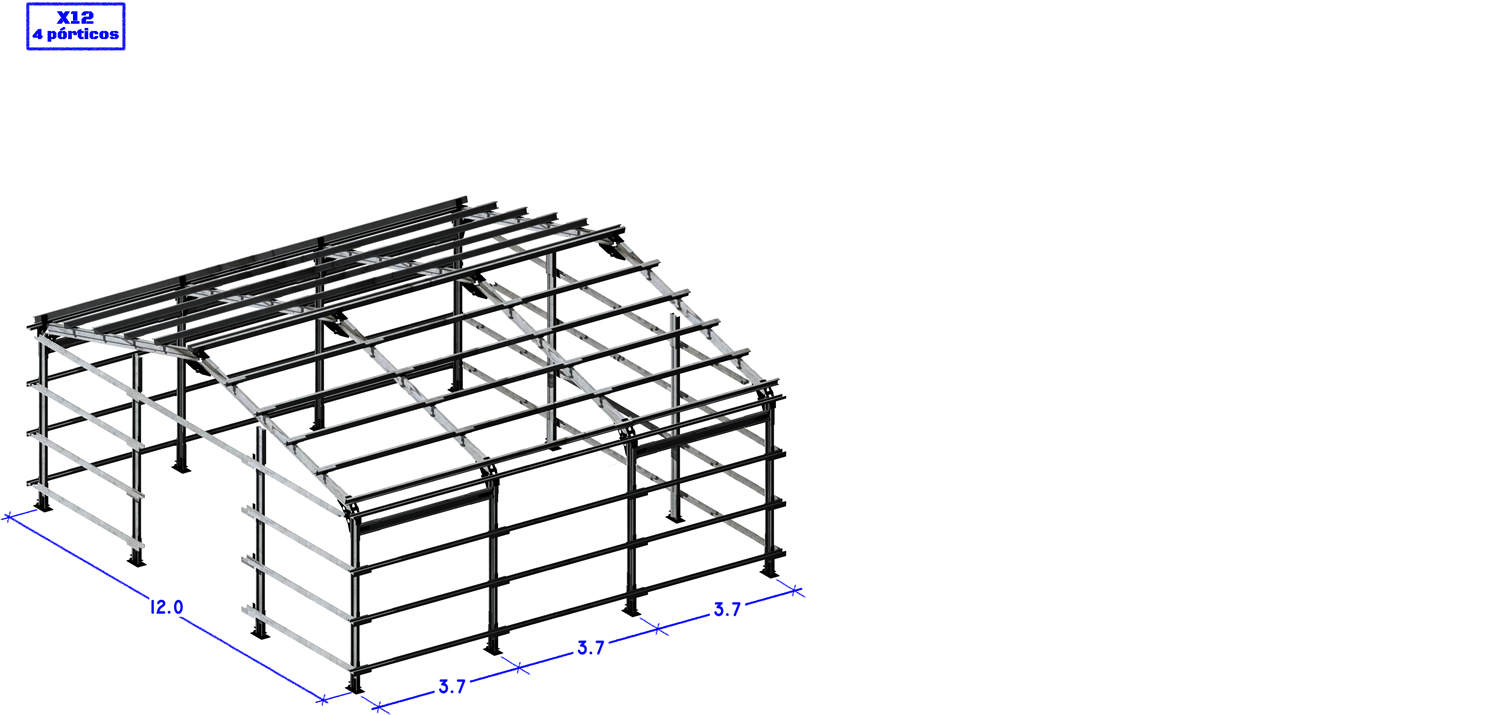

Dimensões

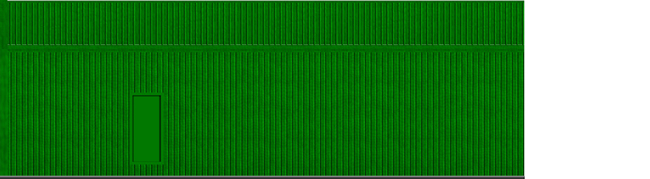

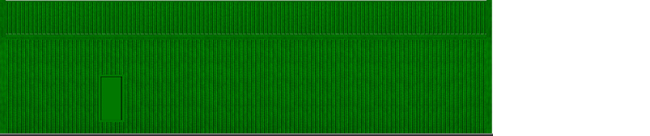

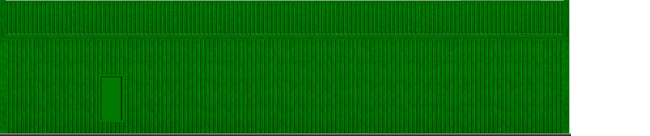

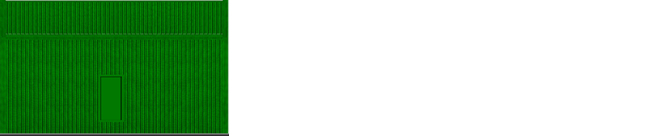

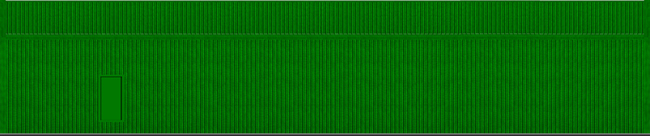

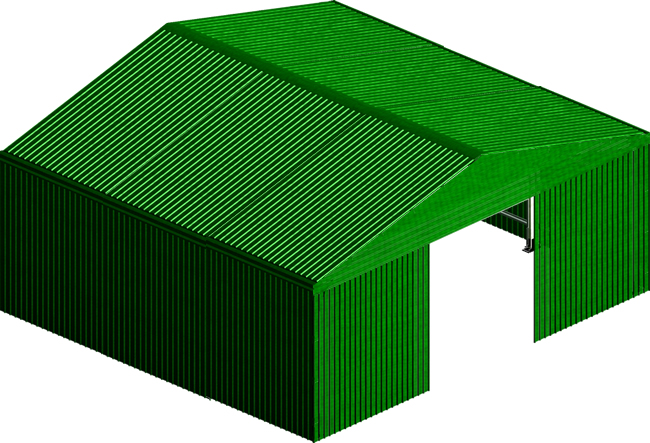

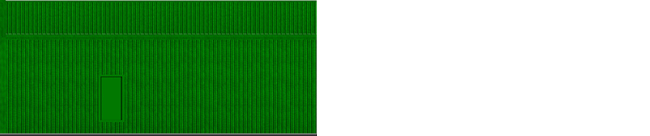

Modelo representativo das possibilidades de revestimento exterior com chapa metálica, pode eventualmente não representar com rigor os tipos e tons dos revestimentos possíveis.

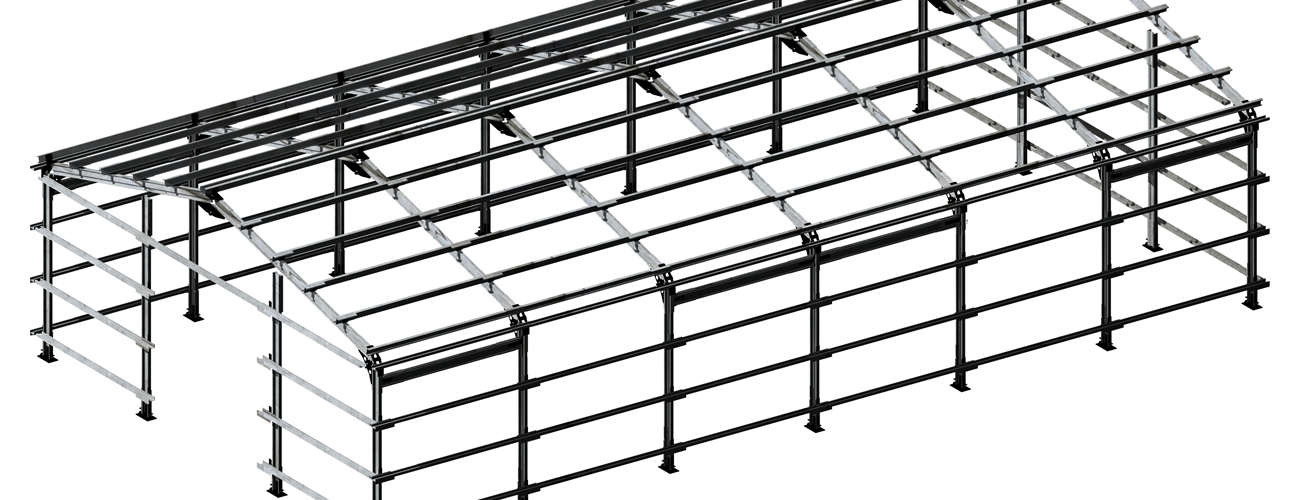

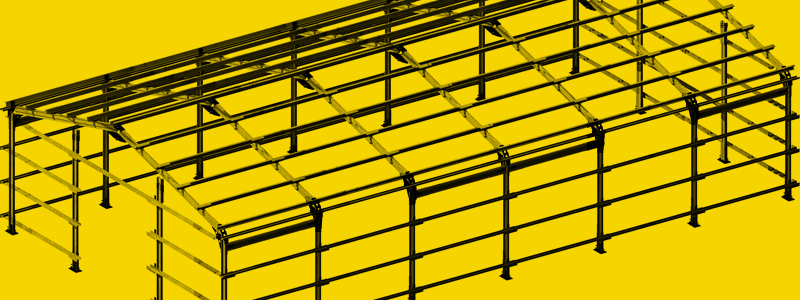

Modelo X12

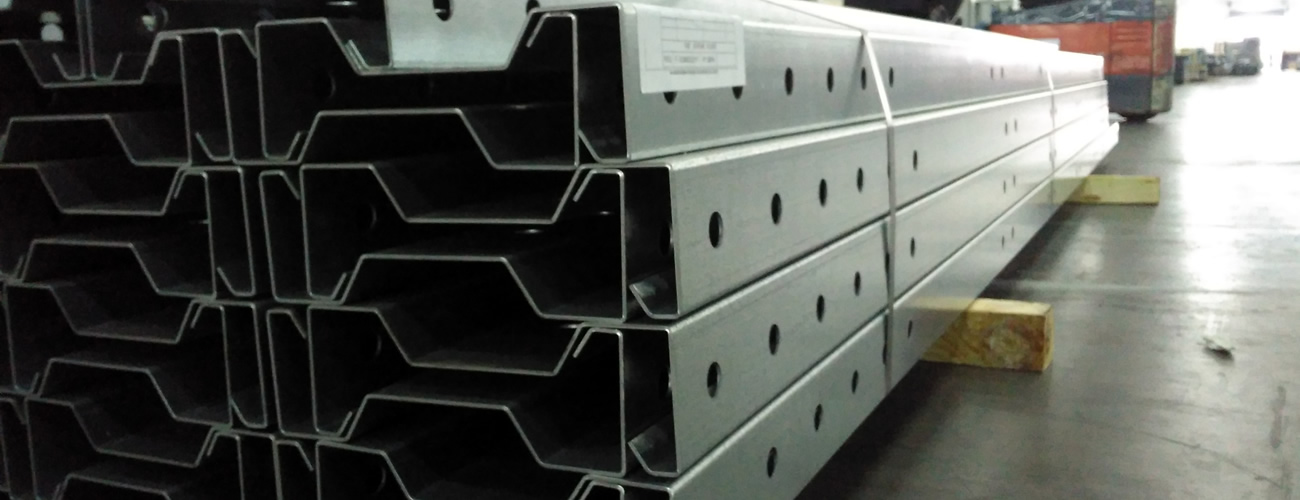

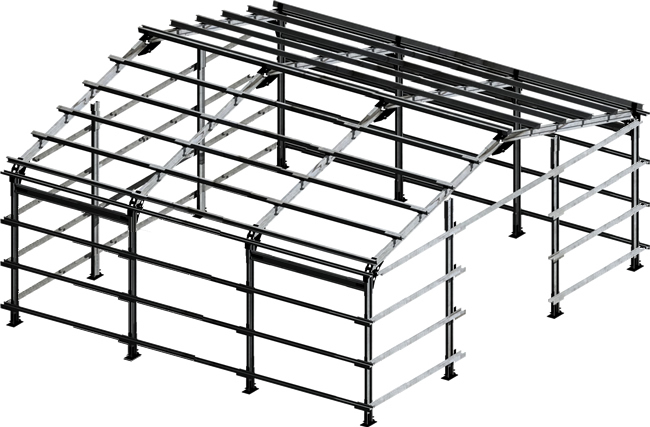

Sistema concebido para uso dos perfis Sigma 240 laminados a frio como elementos estruturais primários, e nós 14G como elementos de ligação e interconexão.

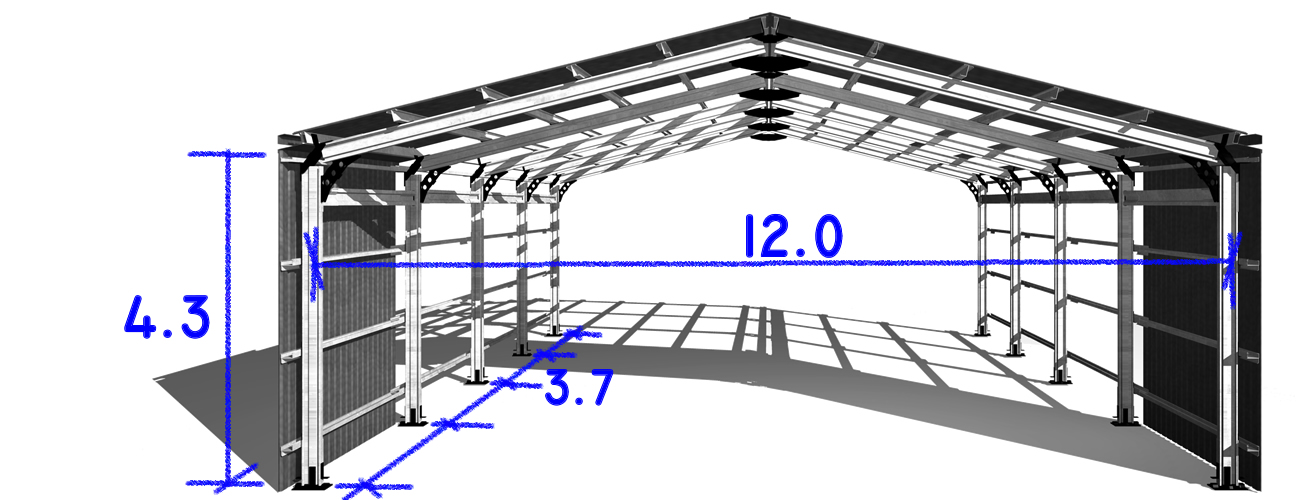

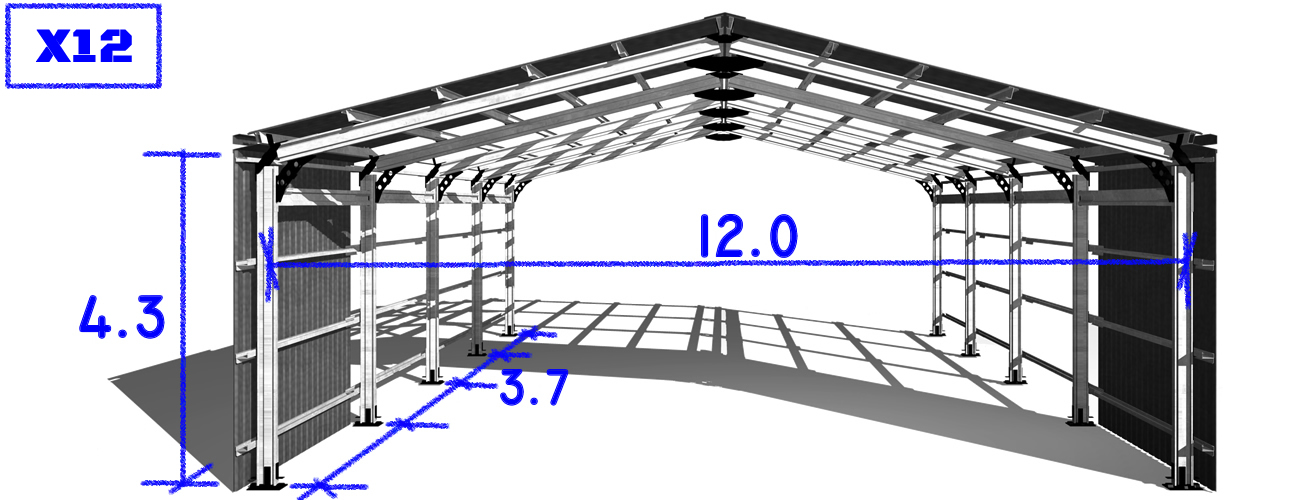

Pórticos com larguras interiores a eixo de pilar de cerca de de 9.74 m, espaçados a cerca de 3.70 m, com inclinação das coberturas de 14 graus. Fatores de forma (relação entre largura altura e comprimento) específicos para cada modelo.
As propriedades das secções foram calculadas de acordo com Eurocódigo 3, baseiam-se em resultados de ensaios á escala real e na análise por elementos finitos.
O aço tem um revestimento por galvanização Z275.





# Equipamento totalmente desmontável e transportável.

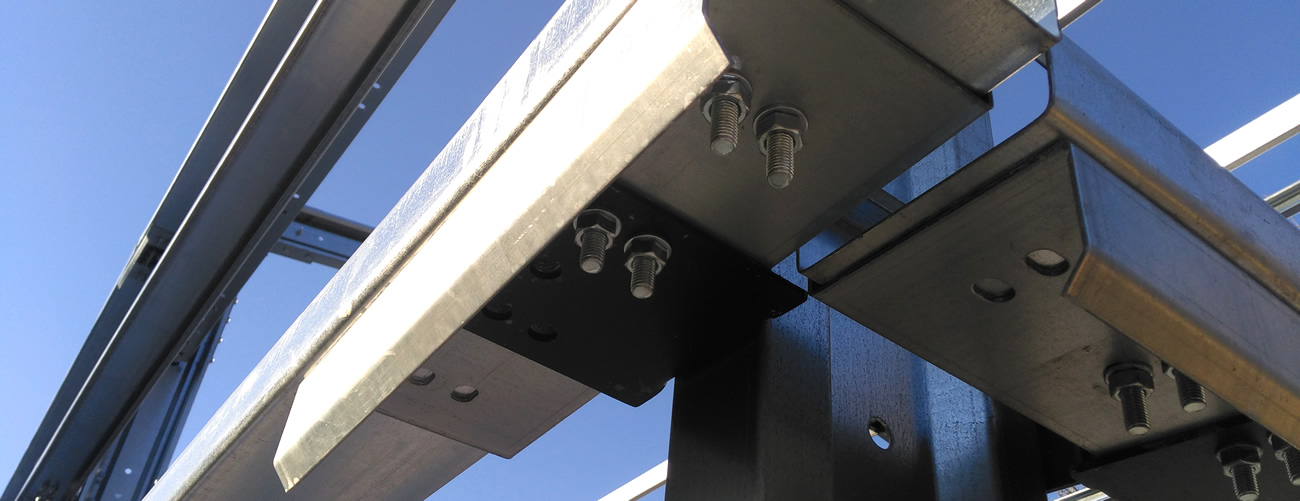

# Estrutura em aço zincado de alta qualidade com nós de ligação aparafusados para melhor afinação e ajuste.
# Estrutura leve, Pilares com 4.2 m comprimento e Vigas com 4.8 m comprimento.




Garantia para todas as estruturas implantadas a menos de 5.0 km da orla marítima e a altitudes acima de 800 m.


Garantia para todas as estruturas implantadas a mais de 5.0 km da orla marítima e a altitudes abaixo de 800 m.


Os modelos X6 e X8 estão concebidos para altitudes até 800 m e ventos até 120 km/h.


Os modelos X10 e X12 estão concebidos para altitudes até 1200m e ventos até 120 km/h.
Os modelos X16 e X16 PLUS estão concebidos para altitudes até 800m e ventos até 120 km/h.

X10     X12     X16     X16P

Todos os modelos XFRAME X6, X8, X10, X12, X16 e X16 PLUS estão concebidos e dimensionados de acordo com o Eurocódigo.

XFRAME   Modelos e tamanhos:
