Pavilhões em Aço

X8

Pavilhões
em
Aço
100%
desenvolvimento
especializado
100%
montagem
não-especializada
Pavilhões
em
Aço
slideshow



Garantia para todas as estruturas implantadas a menos de 5.0 km da orla marítima e a altitudes acima de 800 m.


Garantia para todas as estruturas implantadas a mais de 5.0 km da orla marítima e a altitudes abaixo de 800 m.


Os modelos X6 e X8 estão concebidos para altitudes até 800 m e ventos até 120 km/h.


Os modelos X10 e X12 estão concebidos para altitudes até 1200m e ventos até 120 km/h.
Os modelos X16 e X16 PLUS estão concebidos para altitudes até 800m e ventos até 120 km/h.

X10     X12     X16     X16P

Todos os modelos XFRAME X6, X8, X10, X12, X16 e X16 PLUS estão concebidos e dimensionados de acordo com o Eurocódigo.



X8

Modelos e preços

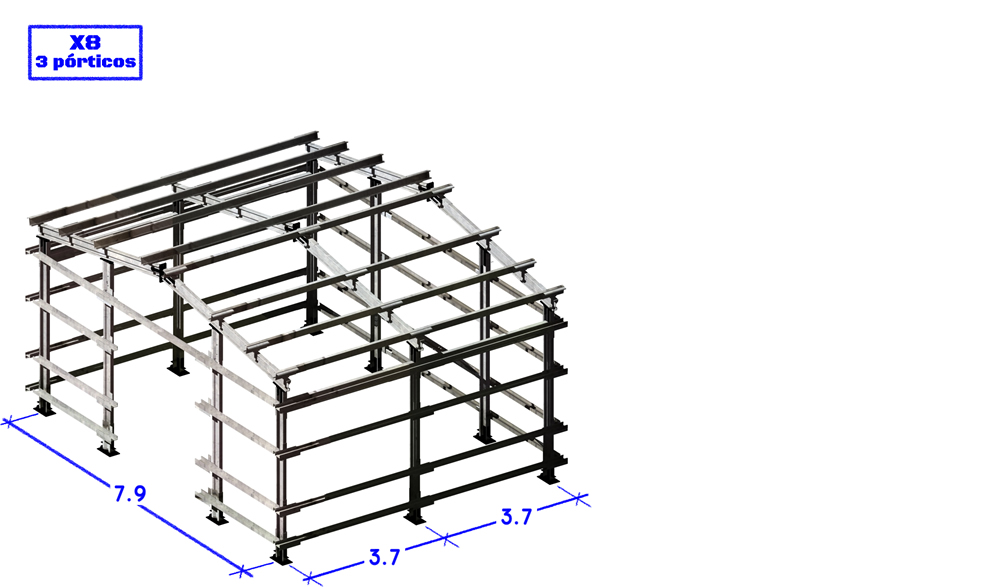

3 pórticos
Comprimento x Largura (m) 7.4 x 7.9
Área útil interior (eixo)(m2) 58.4
Área mínima implantação (*) (m2) 68.0
Informação de preços (€)

Preço (€)

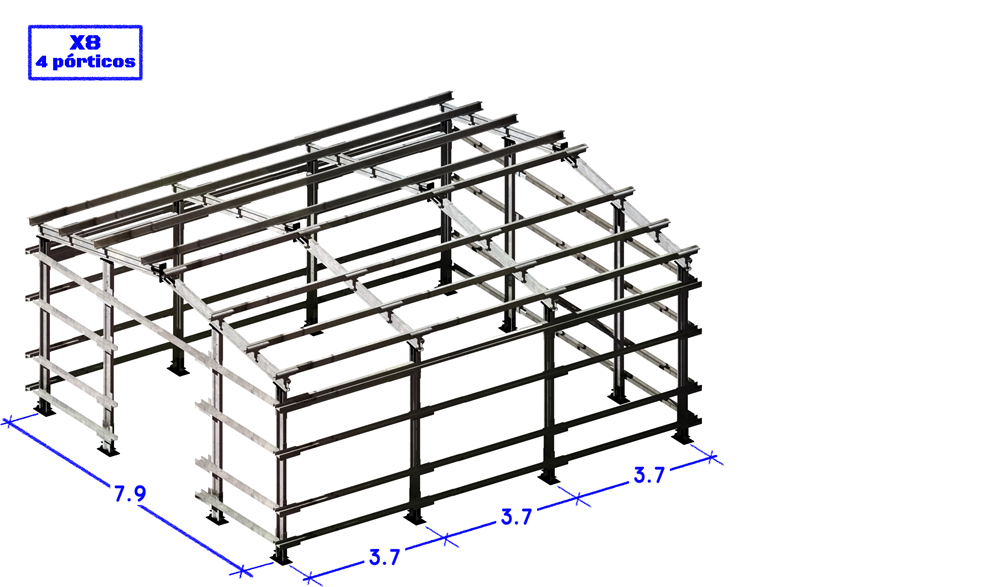

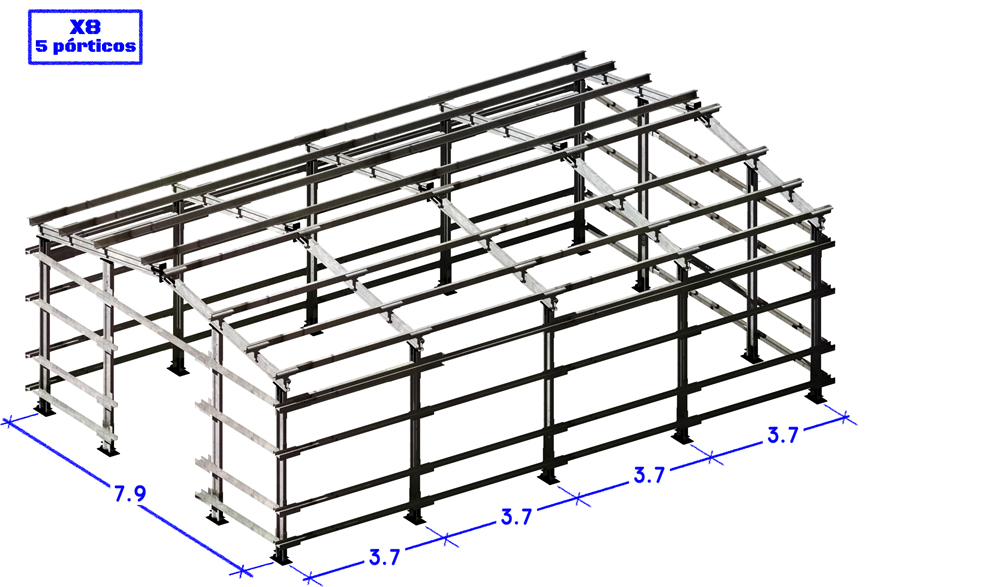

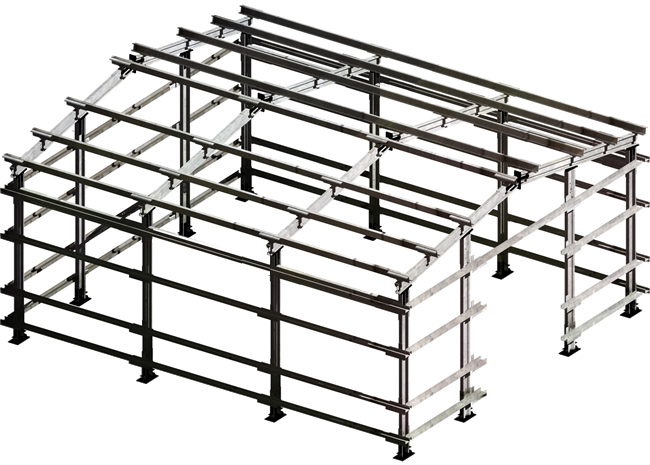

4 pórticos 5 pórticos
Comprimento x Largura (eixo) (m) 11.1 x 7.914.8 x 7.9
Área útil interior (m2) 87.7116.9
Área mínima implantação (*) (m2) 97.4128.5
Informação de preços (€)

Preço (€)

Preço (€)

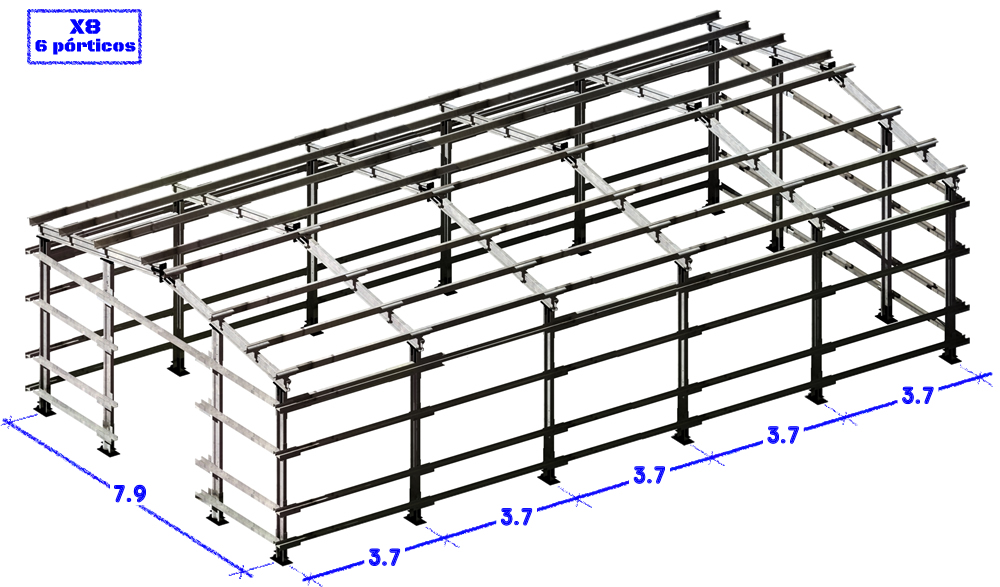

6 pórticos
Comprimento x Largura (m) 18.5 x 7.9
Área útil interior (eixo)(m2) 146.1
Área mínima implantação (*) (m2) 162.3
Informação de preços (€)

Preço (€)



Dimensões

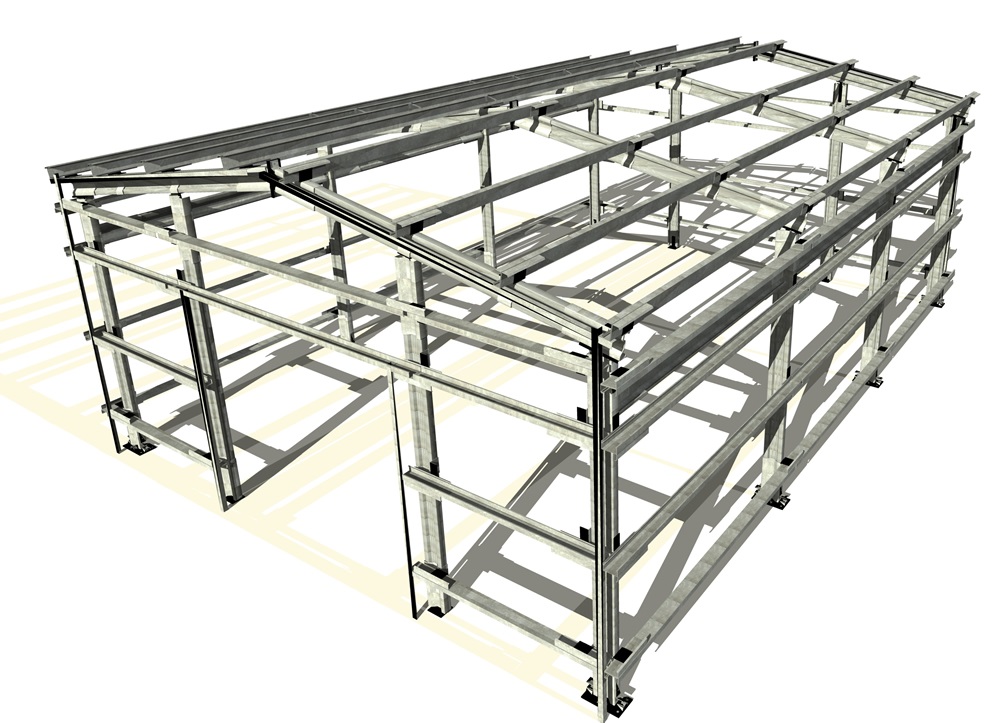

Modelo X8

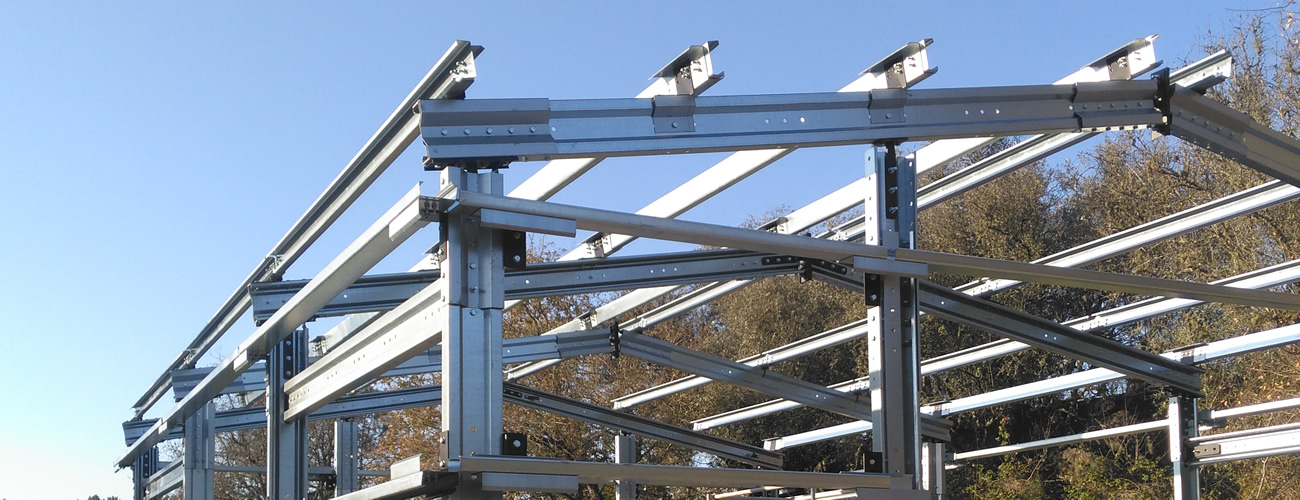

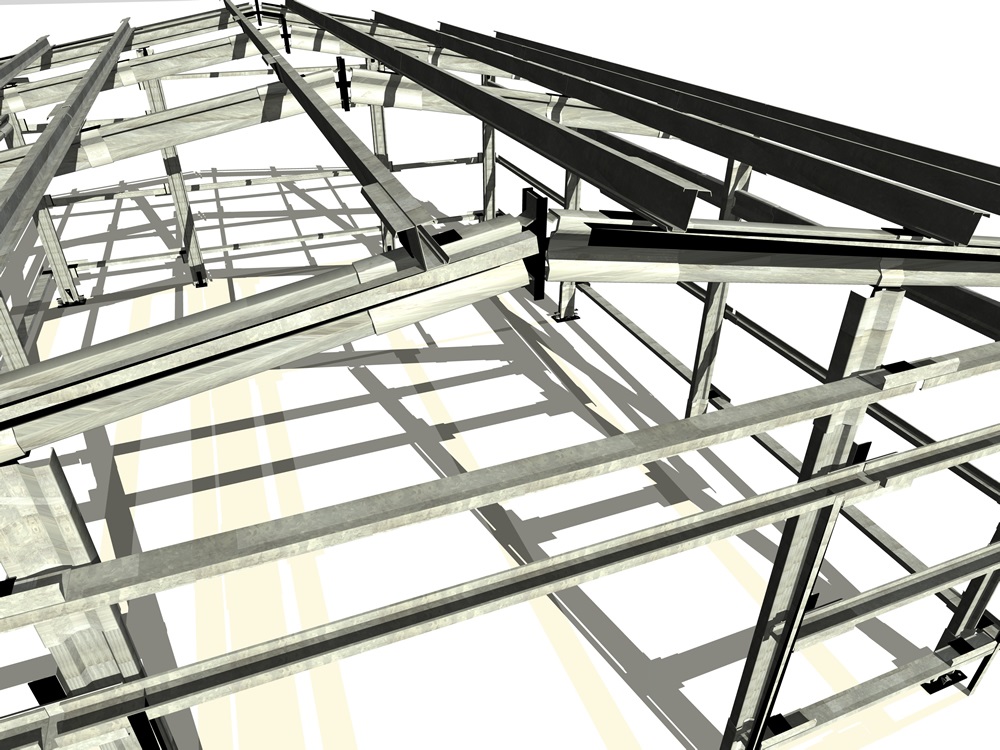

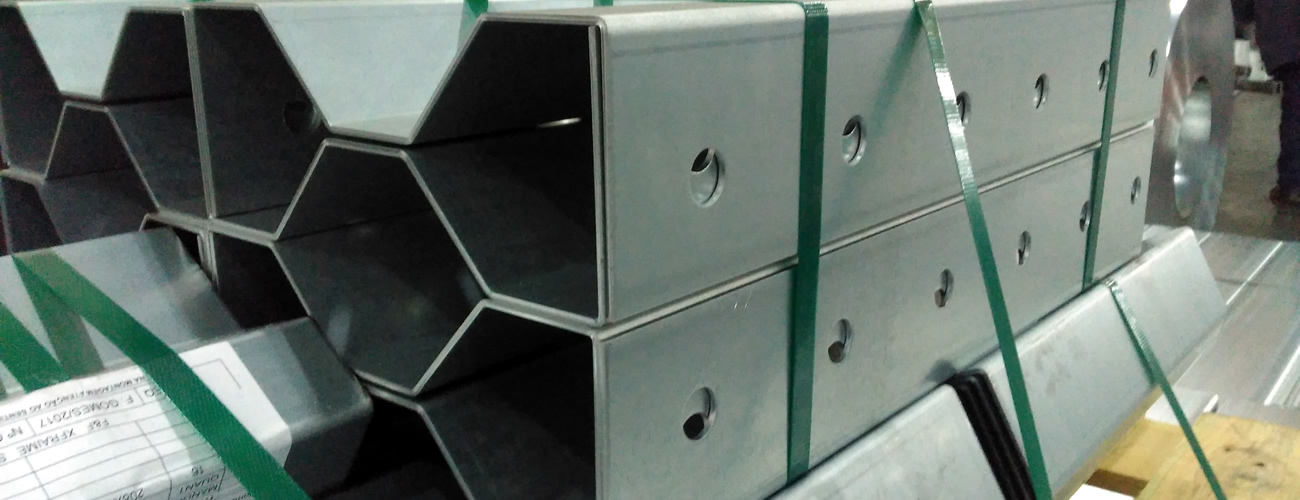

Sistema concebido para uso dos perfis Sigma 240 laminados a frio como elementos estruturais primários, e nós 10G como elementos de ligação e interconexão.

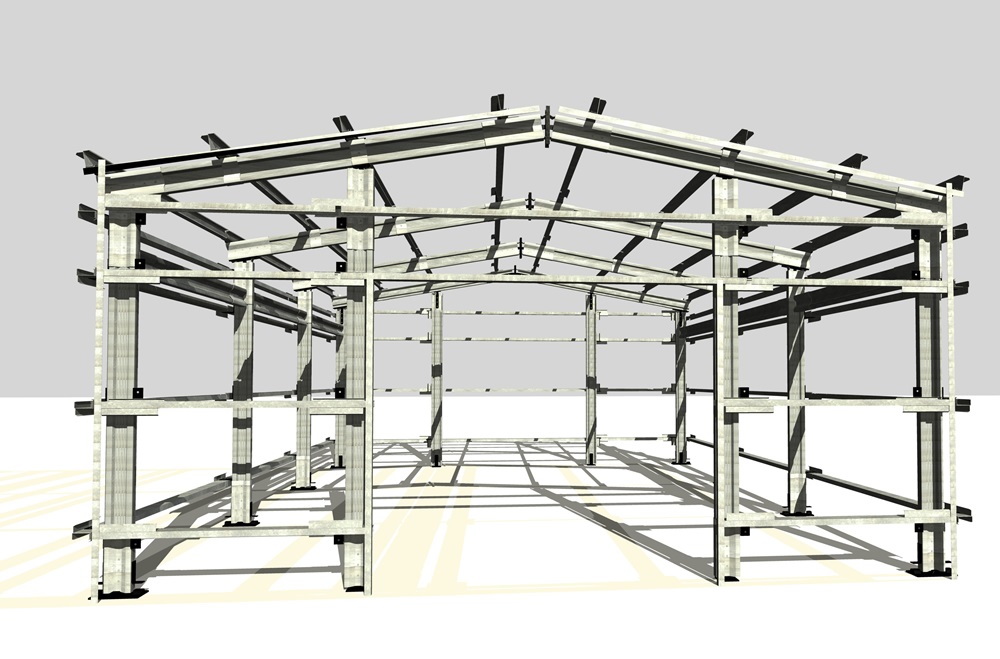

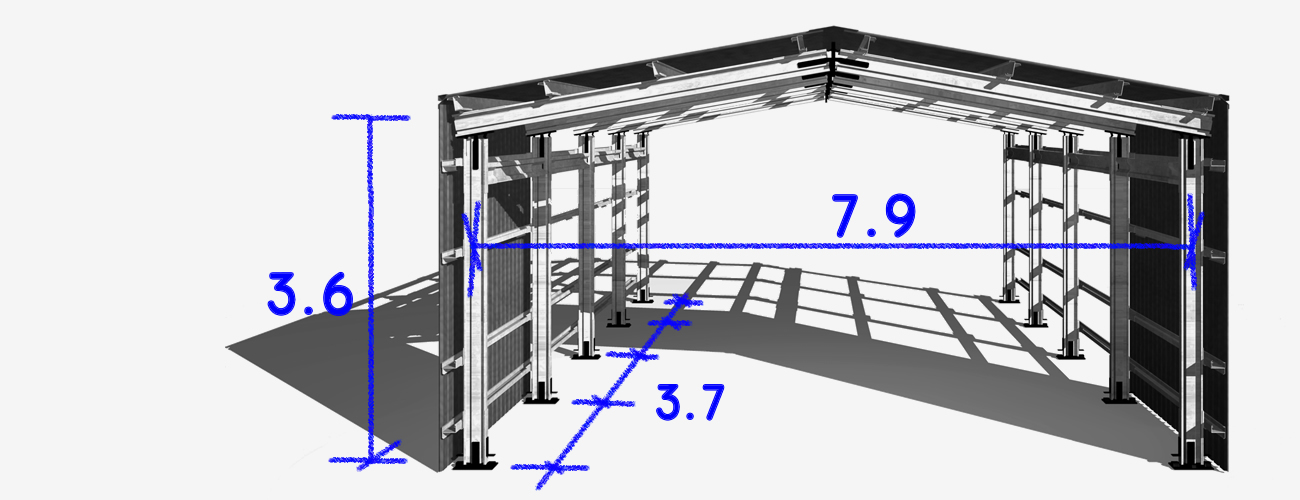

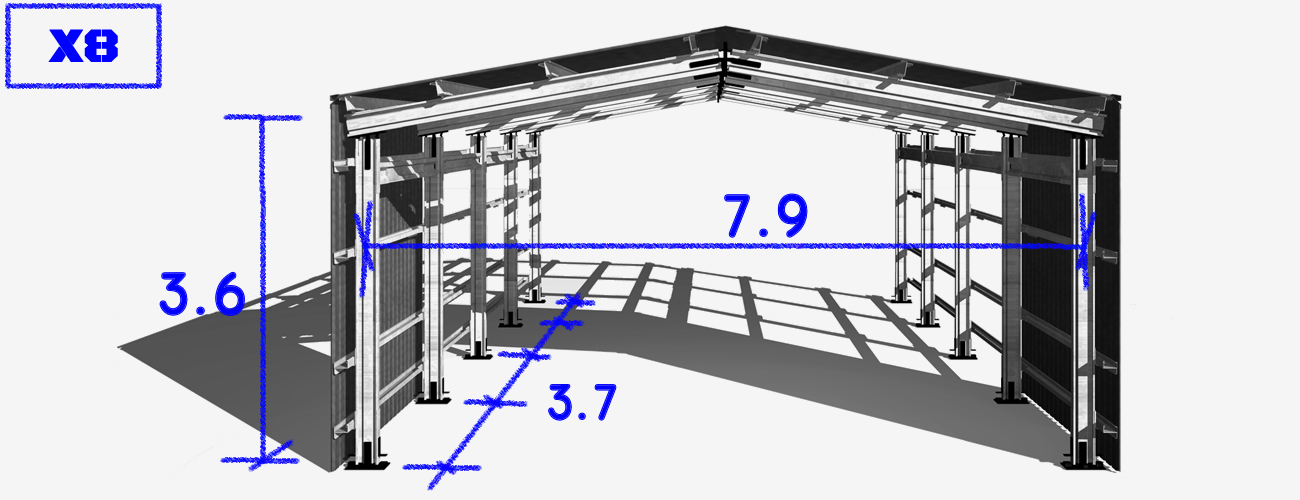

Pórticos com larguras interiores a eixo de pilar de 7.9 m, espaçados a 3.10 m, com inclinação das coberturas de 10 graus. Fatores de forma (relação entre largura altura e comprimento) específicos para cada modelo.
As propriedades das secções foram calculadas de acordo com Eurocódigo 3, baseiam-se em resultados de ensaios á escala real e na análise por elementos finitos.
O aço tem um revestimento por galvanização Z275.

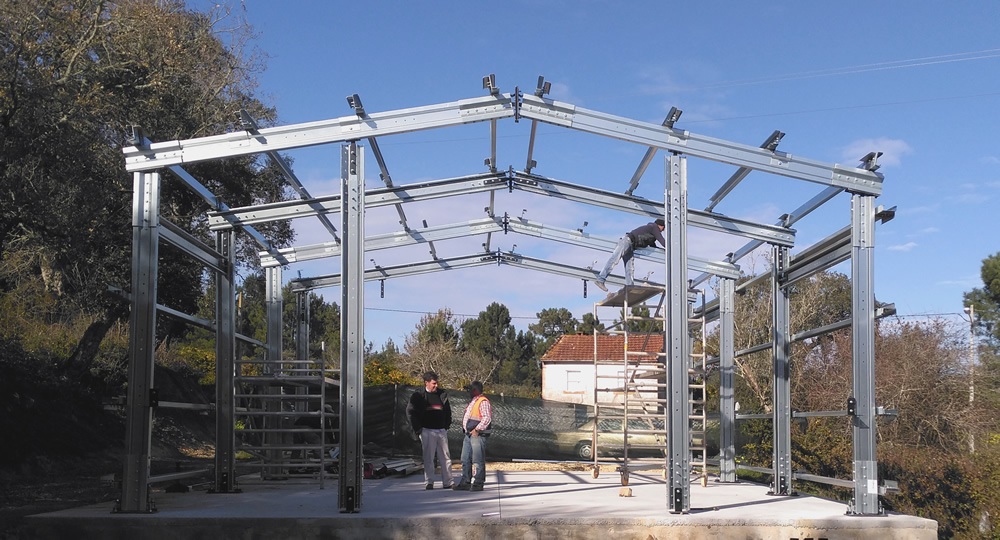

# Equipamento totalmente desmontável e transportável.

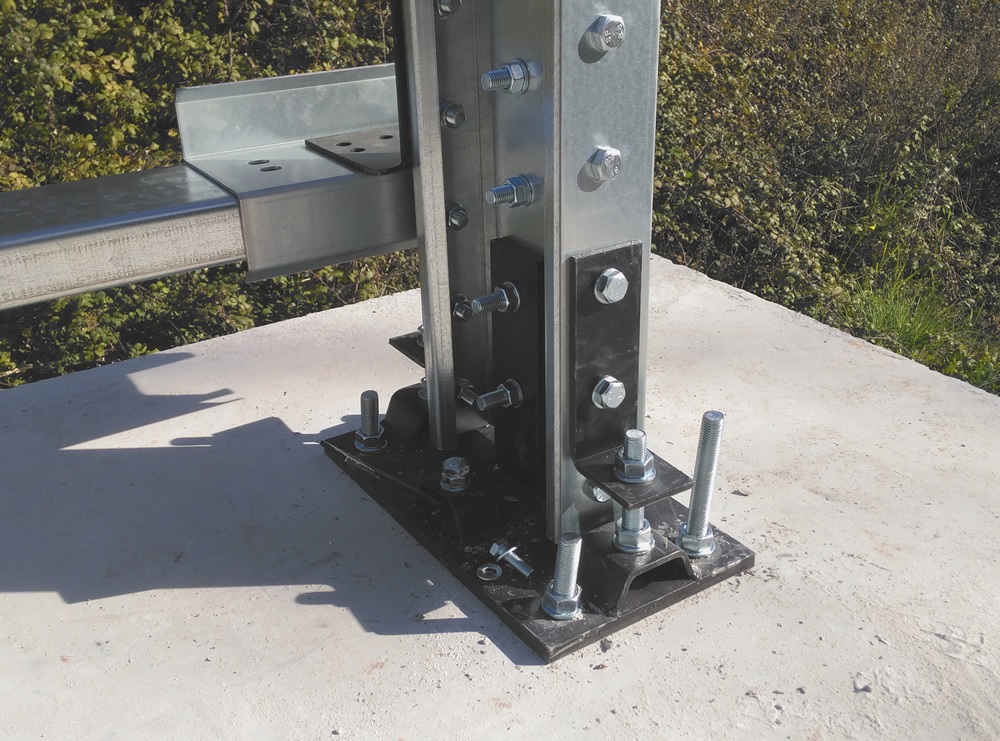

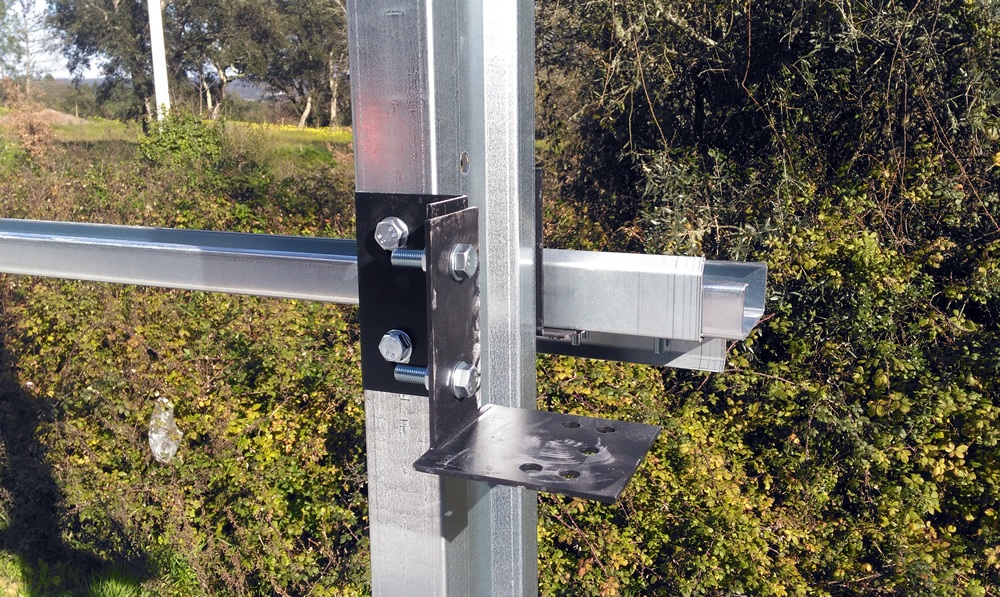

# Estrutura em aço zincado de alta qualidade com nós de ligação aparafusados para melhor afinação e ajuste.
# Estrutura leve, Pilares com 3.6 m comprimento e Vigas com 4.2 m comprimento.




Garantia para todas as estruturas implantadas a menos de 5.0 km da orla marítima e a altitudes acima de 800 m.


Garantia para todas as estruturas implantadas a mais de 5.0 km da orla marítima e a altitudes abaixo de 800 m.


Os modelos X6 e X8 estão concebidos para altitudes até 800 m e ventos até 120 km/h.


Os modelos X10 e X12 estão concebidos para altitudes até 1200m e ventos até 120 km/h.
Os modelos X16 e X16 PLUS estão concebidos para altitudes até 800m e ventos até 120 km/h.

X10     X12     X16     X16P

Todos os modelos XFRAME X6, X8, X10, X12, X16 e X16 PLUS estão concebidos e dimensionados de acordo com o Eurocódigo.

XFRAME   Modelos e tamanhos:
