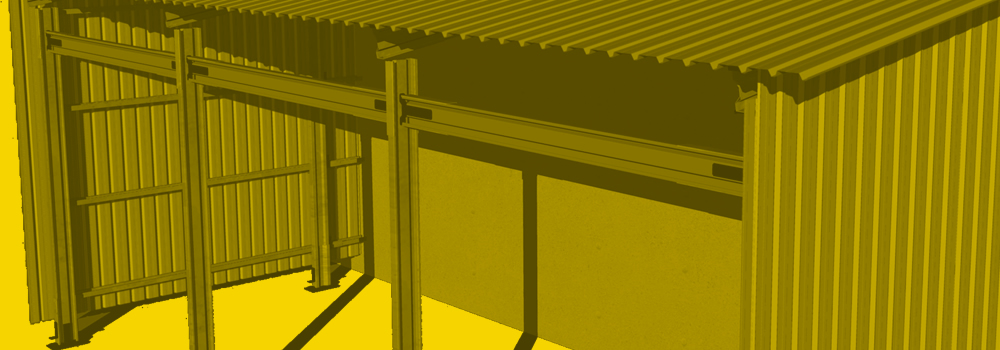

Alpendres

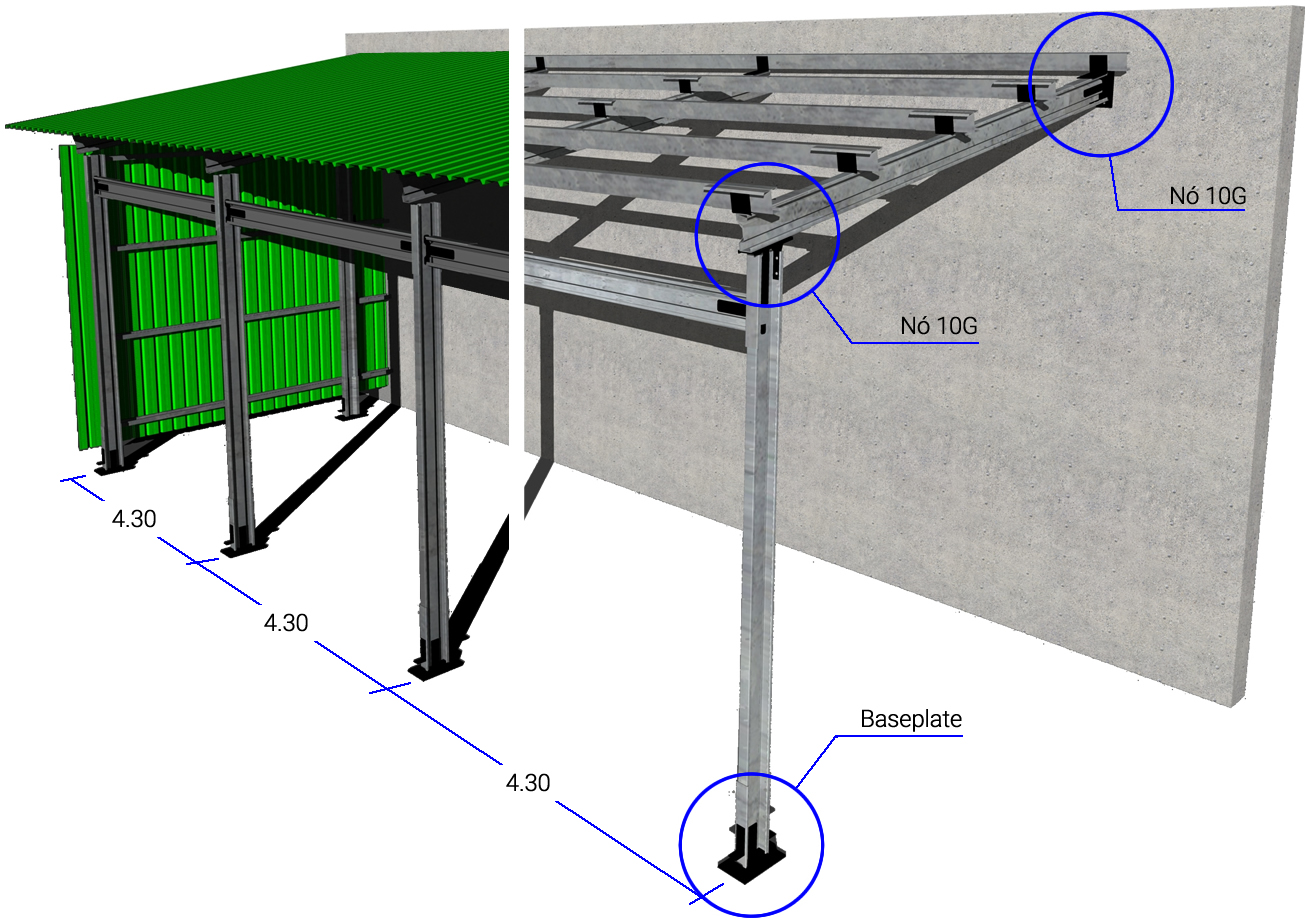

Equipamentos constituídos por pilares Sigma 240 com 3.6 m de comprimento, vigas Sigma 240 com 3.6 m de comprimento.

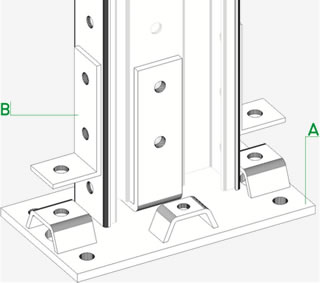

Baseplate de ligação entre fundação e pilar.

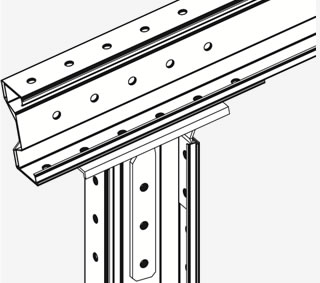

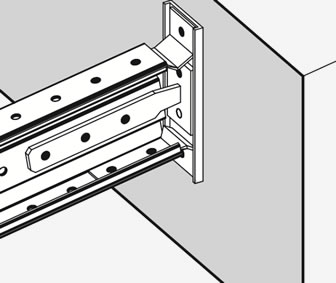

Nós de ligação 10G.


4 Pórticos


Estrutura +
Cobertura


Estrutura preparada para revestimento da cobertura, chapa de cobertura simples.

Estrutura +
Cobertura e laterais


Estrutura preparada para revestimento da cobertura e das laterais, chapa simples.

Estrutura +
Revestimento integral


Estrutura preparada para revestimento integral, chapa simples.


5 Pórticos


Estrutura +
Cobertura


Estrutura +
Cobertura e laterais


Estrutura +
Revestimento integral



6 Pórticos


Estrutura +
Cobertura


Estrutura +
Cobertura e laterais


Estrutura +
Revestimento integral

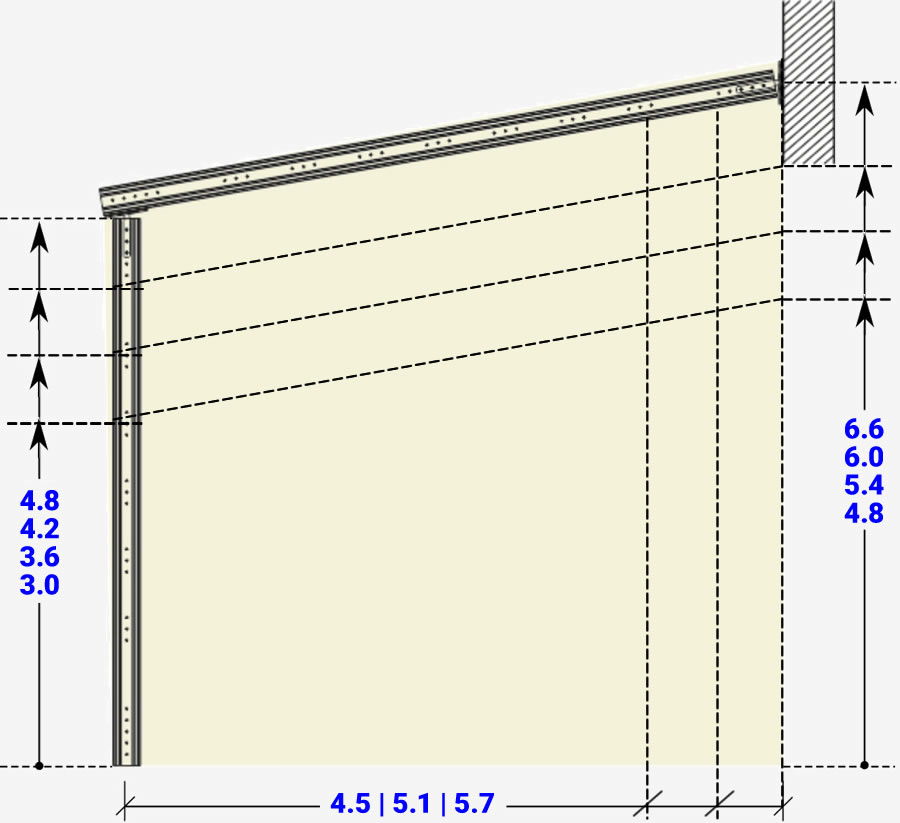

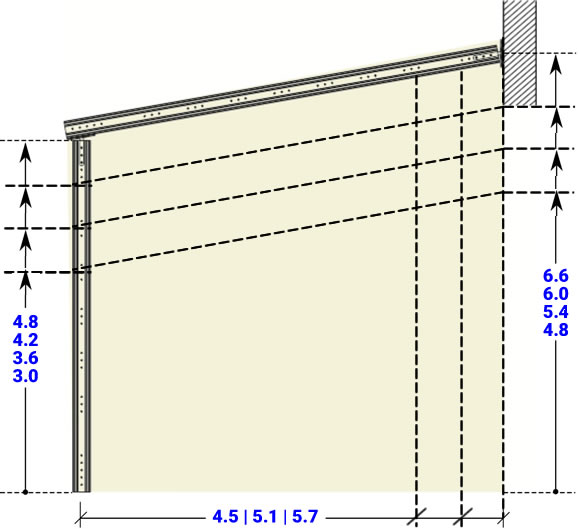

Dimensões


Modelo X6


Sistema concebido para uso dos perfis Sigma 240 laminados a frio como elementos estruturais primários, e nós 10G como elementos de ligação e interconexão.
Pórticos com larguras interiores a eixo de pilar de 6.7 m, espaçados a 3.10 m inclinação das coberturas de 10 graus. Fatores de forma (relação entre largura altura e comprimento) específicos para cada modelo.
As propriedades das secções foram calculadas de acordo com Eurocódigo 3, baseiam-se em resultados de ensaios á escala real e na análise por elementos finitos.
O aço tem um revestimento por galvanização Z275.





# Equipamento totalmente desmontável e transportável.
# Estrutura em aço zincado de alta qualidade com nós de ligação aparafusados para melhor afinação e ajuste.
# Pilares iguais a Vigas, ambos com 3.6 m comprimento.



Garantia para todas as estruturas implantadas a menos de 5.0 km da orla marítima e a altitudes acima de 800 m.


Garantia para todas as estruturas implantadas a mais de 5.0 km da orla marítima e a altitudes abaixo de 800 m.


Os modelos X6 e X8 estão concebidos para altitudes até 800 m e ventos até 120 km/h.


Os modelos X10 e X12 estão concebidos para altitudes até 1200m e ventos até 120 km/h.
Os modelos X16 e X16 PLUS estão concebidos para altitudes até 800m e ventos até 120 km/h.

X10     X12     X16     X16P

Todos os modelos XFRAME X6, X8, X10, X12, X16 e X16 PLUS estão concebidos e dimensionados de acordo com o Eurocódigo.

XFRAME   Modelos e tamanhos:
